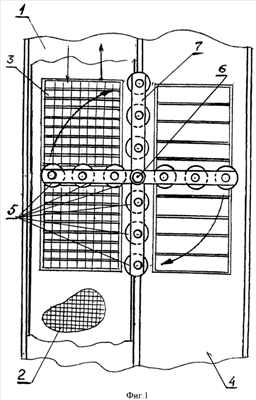

Изобретение относится к конструкции шлюзов для добычи тонкодисперсных тяжелых минералов типа золота, ртути и т.п. гравитационным осаждением из потока пульпы и дополнительного извлечения с помощью магнитных сепараторов ферромагнитных частиц магнетита, ильменита, железа, чугуна, стали и железной окалины как побочных целевых продуктов. В частности, такие шлюзы наиболее пригодны для разработки измельченных отвалов некоторых горных и металлургических предприятий и золы тепловых электростанций, которые работают на твердом топливе. Шлюз для добычи тяжелых минералов из пульпы имеет по меньшей мере один наклоненный к горизонтали основной проточный желоб из неферромагнитного материала для пропуска потока пульпы, содержащей смесь частиц тяжелых минералов и произвольных примесей, который в рабочем положении подключен верхним концом к источнику пульпы, а нижним концом - к средству отвода хвостов обогащения в отвал, ячеистый коврик, уложенный на дно основного проточного желоба для улавливания и накопления в ячейках концентрата тяжелого минерала. По меньшей мере один комплект кинематически связанных жестких неферромагнитных трафаретов мелкого наполнения, расположенный между бортами основного желоба над указанным ковриком и подключенный по меньшей мере к одному приводу возвратно-поступательного перемещения вдоль бортов желоба и коврика, в котором каждый трафарет имеет продольные и поперечные рифли. По меньшей мере один дополнительный также наклоненный к горизонтали неферромагнитный желоб для сбрасывания в него и отдельного отвода ферромагнитных частиц, выделенных из потока пульпы в основном желобе, который в рабочем положении подключен к сборнику ферромагнитного концентрата. По меньшей мере один установленный над желобами с возможностью шагового вращения и вертикального возвратно-поступательного перемещения магнитный сепаратор на основе по меньшей мере двух управляемых электромагнитов для улавливания из потока пульпы в основном желобе ферромагнитных частиц и их переноса и сбрасывания в дополнительный желоб. Технический результат - улучшение условий осаждения драгоценных минералов, а также снижение совместного осаждения в концентрат частиц ценных тяжелых минералов и ферромагнитных материалов при перечистке отвалов железорудных ГОКов, предприятий черной металлургии и угольных ТЭС. 4 з.п. ф-лы, 4 ил.
