МАГНИТНЫЙ СЕПАРАТОР

Номер публикации патента: 2165305

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000107398/03		Получить полное описание патента

Реферат

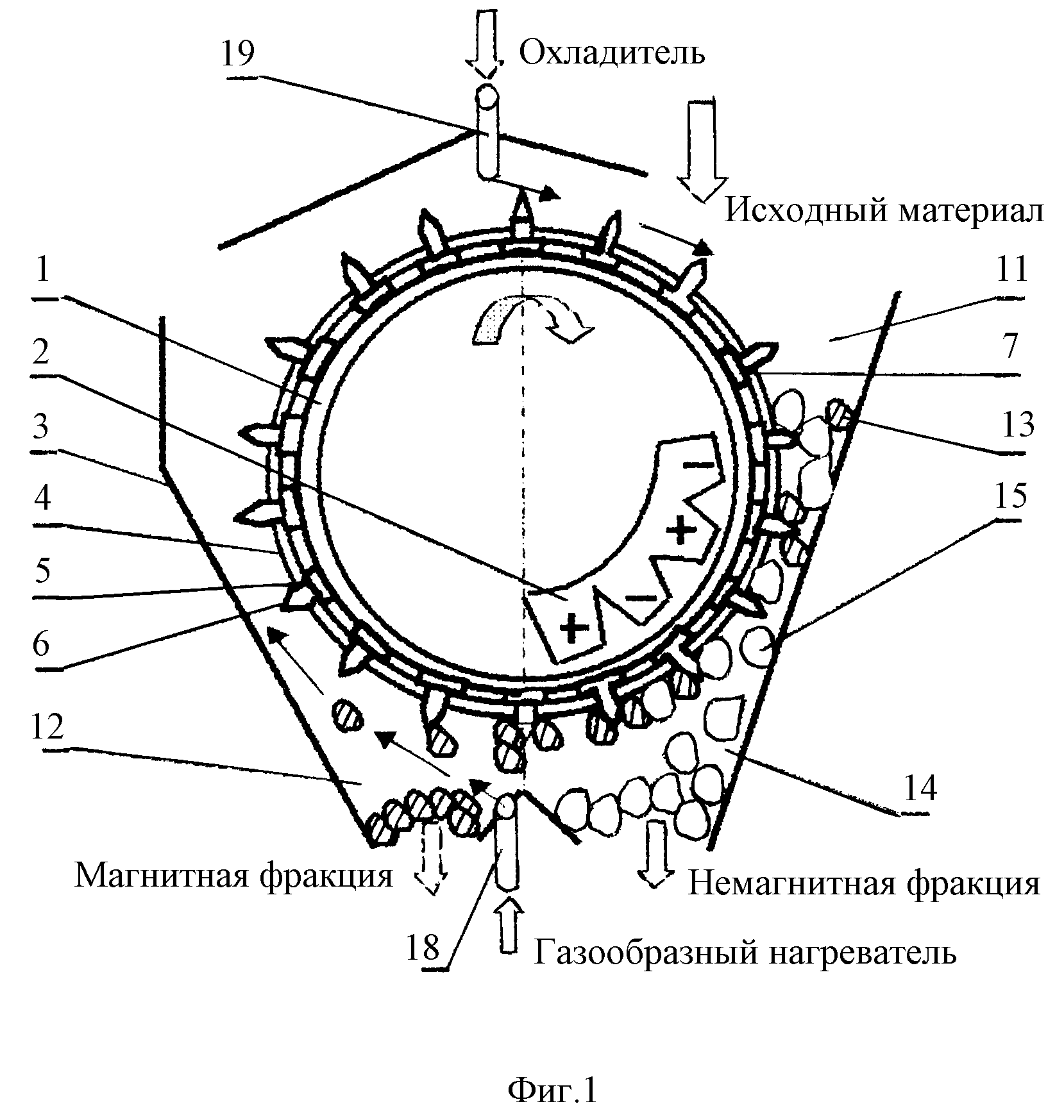

Изобретение может быть использовано при магнитной сепарации комплексных труднообогатимых руд и материалов. Магнитный сепаратор, включает вращающийся относительно корпуса и вокруг помещенной внутри магнитной системы барабан из парамагнитного материала с закрепленными на его внешней поверхности с зазором между собой концентраторами магнитного потока в виде заостренных элементов из магнитомягкого ферромагнитного материала, выполненные в корпусе загрузочный канал и каналы для отвода магнитной и немагнитной фракций. На барабане установлена обечайка из немагнитного эластичного материала со сквозными радиальными цилиндрическими гнездами, расстояния а и с между которыми определяются из условий: а = 1,7b - 2,2b - по образующей барабан, мм, с = 2,2b - 3,3b - по периметру барабана, мм, где b -максимальная крупность куска, мм. Концентраторы магнитного потока выполнены в виде шипов, имеющих головку, образованную пересечением цилиндрических поверхностей, одна из которых сопряжена подвижно с наружной поверхностью барабана, другая - с внутренней поверхностью обечайка, а ось третьей совпадает с продольной осью шипа, помещенного в гнездо обечайки с возможностью ограниченного перемещения по поверхности барабана в пределах упругости материала обечайки. Достигаемый результат - увеличение продолжительности безремонтной эксплуатации при одновременном повышении полноты и качества извлечения полезных компонентов из комплексных труднообогатимых руд. 1 з.п. ф-лы, 3 ил.
