Общество с ограниченной ответственностью "ИНТЕГРА РУ" (RU)
Изобретатели:
Канцель Алексей Викторович (RU) Мазуркевич Петр Александрович (RU) Данилов Андрей Викторович (RU) Канцель Максим Алексеевич (RU) Цуппингер Алексей Александрович (RU) Канцель Владимир Алексеевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "ИНТЕГРА РУ" (RU)
Реферат

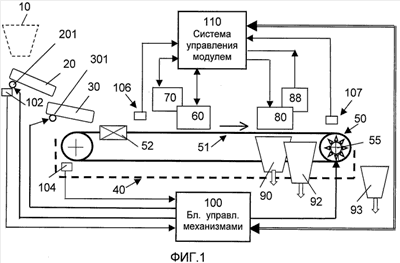

Изобретение относится к обогащению полезных ископаемых и может быть использовано при кусковой радиометрической сепарации руд. Рудосепарационный модуль содержит размещенные последовательно подбункерный питатель, раскладчик штуфов с вогнутым разгрузочным концом, ленточный конвейер, облучательно-измерительное устройство, исполнительные органы, связанные с системой управления, приемные бункеры концентрата и хвостов сепарации, установленные на раме, средства определения размера текущего штуфа и его идентификации в процессе транспортирования лентой конвейера, выполненные в виде первого и второго оптоэлектронных датчиков. На участке перегрузки штуфов с раскладчика на конвейер введен центратор штуфов на ленте в направлении транспортирования, выполненный с возможностью придания локальному участку ленты U-образного профиля, конгруэнтного профилю поперечного сечения разгрузочного конца раскладчика, а остальному участку ленты - линейный профиль. Первый датчик установлен в зоне выхода штуфа с упомянутого локального участка ленты U-образного профиля на участок линейного профиля, а второй - в зоне схода штуфа с конвейера. Исполнительные органы объединены в группы по числу определяемых облучательно-измерительным устройством сепарируемых сортов, каждая группа содержит не менее двух независимо управляемых пневматических выдувающих сопел, установленных вдоль направления транспортирования штуфов на разной высоте. Система управления выполнена с возможностью последовательного инициирования упомянутых выдувающих сопел каждой из групп в зависимости от значения размера текущего штуфа при отнесении текущего штуфа к сепарируемым сортам и выработки сигнала нештатной ситуации при сходе с разгрузочного конца конвейера текущего штуфа, который идентифицирован как подлежащий сепарации, но не отработанный исполнительными органами. Технический результат - улучшение качества и производительности сортировки штуфов при скоростях перемещения не менее 1 м/с в автоматизированном режиме, возможность разделения на несколько продуктов. 10 з.п. ф-лы, 14 ил.
