SU 1024111 А, 23.06.1983. RU 76253 U1, 20.09.2008. SU 358023 А, 21.12.1972. US 7255790 B2, 14.08.2007. WO 2011/022791 A1, 03.03.2011. GB 1241537 А, 04.08.1971. ПОВАРОВ А.И. Гидроциклоны. - М.: Издательство литературы по горному делу, 1961, с.66-72.
Имя заявителя:
Закрытое акционерное общество Научно-производственное объединение "ТЭН" (RU)
Изобретатели:
Валюхов Сергей Георгиевич (RU) Веселов Валерий Николаевич (RU) Житенёв Алексей Иванович (RU) Запорожец Виктор Петрович (RU) Селиванов Николай Павлович (RU)
Патентообладатели:
Закрытое акционерное общество Научно-производственное объединение "ТЭН" (RU)
Реферат

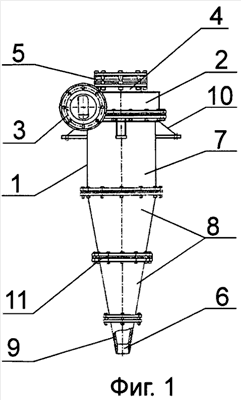

Изобретение относится к технике разделения суспензий руд, а именно к гидроциклонам, используемым в системах фракционного разделения суспензий руд тонкого помола, и может быть использовано в горнорудной отрасли, в черной и цветной металлургии, химической и других отраслях промышленности. Гидроциклон содержит цилиндроконический корпус с приемной камерой в верхней части, наделен крышкой со сливным патрубком и снабжен песковой насадкой, выполненной с возможностью вывода для возврата на домол отсепарированных негабаритно крупных частиц. Гидроциклон выполнен сборным из варьируемого набора цилиндрических и конических секций и снабжен внутренней футеровкой из износостойкого материала. Гидроциклон выполнен с производительностью до 250 м3/ч. Внутренний диаметр цилиндрической части корпуса превышает в 2,7÷3,3 раза выходной диаметр сливного патрубка. Площадь поперечного сечения последнего составляет 1,05÷1,75 площади поперечного сечения питательного патрубка и в 3,3÷9,0 раз превышает площадь поперечного сечения выходного канала песковой насадки при угле внутренней конусности нижней части корпуса гидроциклона, составляющем 18÷22 град. Технический результат: повышение эффективности и качества разделения суспензий руд по фракциям при снижении энергозатрат. 4 з.п. ф-лы, 1 ил.
