RU 2182045 С2, 10.05.2002. RU 2312713 C1, 20.12.2007. RU 76253 U1, 20.09.2008. WO 2000025933 A1, 11.05.2000. KR 1020100065641 A, 17.06.2010. US 7255790 B2, 14.08.2007. ПОВАРОВ А.И. Гидроциклоны. - М.: Издательство литературы по горному делу, 1961, с.66-72.
Имя заявителя:
Закрытое акционерное общество Научно-производственное объединение "ТЭН" (RU)
Изобретатели:
Валюхов Сергей Георгиевич (RU) Веселов Валерий Николаевич (RU) Житенёв Алексей Иванович (RU) Запорожец Виктор Петрович (RU) Селиванов Николай Павлович (RU)
Патентообладатели:
Закрытое акционерное общество Научно-производственное объединение "ТЭН" (RU)
Реферат

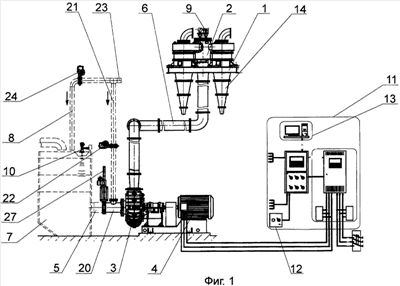

Изобретение относится к технике разделения суспензий руд на горно-обогатительных и металлургических комбинатах и может быть использовано в горно-рудной, цветной, химической и других отраслях промышленности. Насос-гидроциклонная установка содержит полигидроциклонный блок с распределителем, электронасосный агрегат, всасывающий и напорный пульпопроводы, зумпф, систему технологического водоснабжения, двухуровневую систему автоматического управления и контроля. Каждый гидроциклон содержит цилиндроконический корпус с приемной камерой в верхней части, соединенный питательным патрубком с распределителем пульпы, крышку со сливным патрубком, песковую насадку. Внутренний диаметр цилиндрической части корпуса выполнен превышающим в 3,5÷5,0 раз выходной диаметр сливного патрубка, а площадь поперечного сечения последнего составляет 0,6÷1,0 площади поперечного сечения питательного патрубка и в 6÷25 раз превышает площадь поперечного сечения выходного канала песковой насадки при угле конусности в нижней части корпуса, равном 14÷18 град. Зумпф сообщен с системой технологического водоснабжения с возможностью переключения на размыв пульпы, а турбонасос аналогично сообщен с системой технологического водоснабжения с возможностью постостановочной промывки. Технический результат: повышение эффективности и качества разделения суспензий руд по фракциям при снижении энергозатрат. 5 з.п. ф-лы, 5 ил.
