ГИДРАВЛИЧЕСКИЙ КЛАССИФИКАТОР

Номер публикации патента: 2168363

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000107720/03		Получить полное описание патента

Реферат

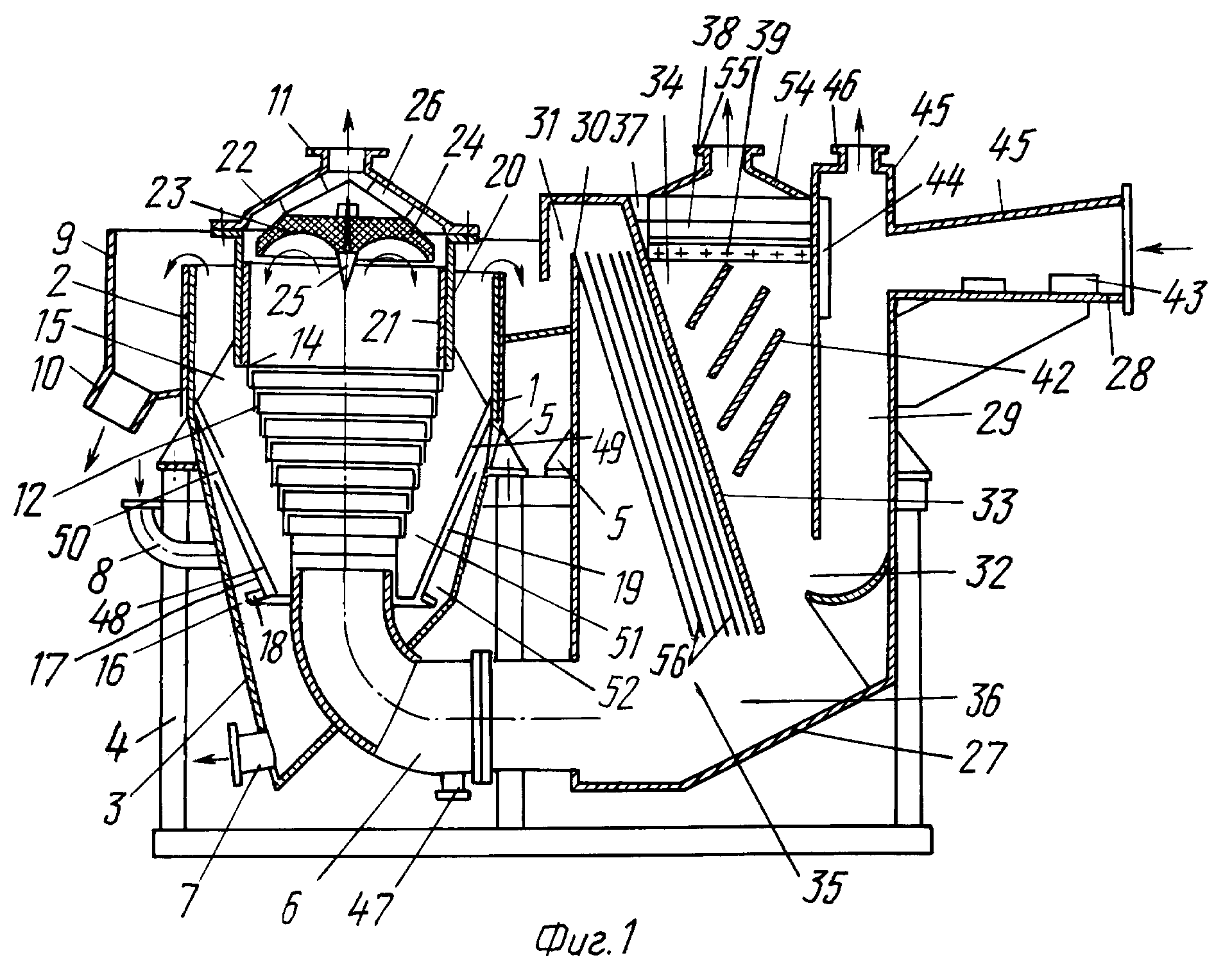

Изобретение относится к области обогащения полезных ископаемых, а именно к аппаратам для гидравлической классификации и фракционирования минерального сырья в восходящем потоке жидкости. Гидравлический классификатор включает корпус с цилиндрической камерой и коническим днищем, расположенные в нижней части корпуса патрубок для подвода пульпы и патрубок для выгрузки песков, патрубки для подвода воды в среднюю часть корпуса, установленные в верхней части корпуса, сливной желоб и патрубок для отвода воздуха, расположенные соосно внутри корпуса с уменьшающимися сверху вниз диаметрами цилиндрические кольца, установленные внутри корпуса радиально пластины, расположенную в нижней части корпуса коническую обечайку, установленный в верхней части корпуса соосно с ним цилиндр с герметичным кожухом над цилиндром и с расположенным внутри цилиндра соосно с ним с зазором параболическим отражателем, поверхность конической обечайки выполнена ребристой с радиально расположенными с одинаковым интервалом ребрами, при этом в верхней части межреберных впадин выполнены сквозные экранированные сверху конусообразной обечайкой пазы, сообщающие между собой полости над и под конической обечайкой, а у нижней кромки конической обечайки с наружной ее стороны имеется бурт, размещенный с зазором по отношению к коническому днищу. Заявленное изобретение позволяет повысить эффективность классификации. 2 з.п. ф-лы, 2 ил.
