RU 2229340 С2, 27.05.2004. RU 2147931 C1, 27.04.2000. SU 1784278 A1, 30.12.1992. US 4164328 A, 14.08.1979.
Имя заявителя:
Дубкова Наиля Зуфаровна (RU)
Изобретатели:
Дубкова Наиля Зуфаровна (RU) Галиакберов Зуфар Каримович (RU) Тухбиева Эльвира Хамитовна (RU) Николаев Андрей Николаевич (RU) Шарафутдинов Валерий Фахруллович (RU)
Патентообладатели:
Дубкова Наиля Зуфаровна (RU)
Реферат

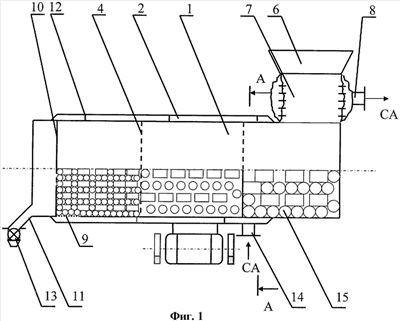

Изобретение относится к устройствам для глубокой сушки материалов при сопутствующем измельчении. Вибрационная шаровая мельница содержит цилиндрический барабан, разделенный перфорированными перегородками на секции. Барабан установлен на упругие опоры и приводится в круговые колебания двухмассным инерционным вибратором. Мельница заполнена мелющими телами с убывающими размерами по секциям от загрузочного рукава к выходу. Часть последней из секций выполнена перфорированной. Барабан снабжен теплообменной рубашкой, имеющей спиральную ленточную вставку, образующую винтовой канал для прохода сушильного агента в теплообменной рубашке. Перфорация последней секции барабана выполнена в нижней его части на длину не более 1/2 длины секции на 1/3 периметра поверхности. Загрузочный рукав выполнен в виде двух коаксиально расположенных цилиндров из гибкого материала. Внутренний цилиндр перфорирован по всей длине, а внешний, сплошной, присоединен к штуцеру для выхода сушильного агента. Каждая секция барабана заполнена мелющими телами не менее чем на 0,5 ее объема. Перегородка между I и II секциями выполнена сплошной в нижней половине и перфорирована в верхней половине поверхности отверстиями, меньшими по размеру подготовленных частиц исходного сырья и мелющих тел I секции. Технический результат заключается в повышении эффективности получения сухих порошков с узким диапазоном дисперсности. 2 ил.
