SU 261160 A1, 06.01.1970. SU 776634 A1, 07.11.1980. SU 1445780 A1, 23.12.1988. SU 1715401 A1, 28.02.1992. RU 2353431 C1, 27.04.2009. RU 2154532 C1, 20.08.2000. RU 2291745 C1, 20.01.2007. GB 2047104 A, 26.11.1980.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Белгородский государственный технологический университет им. В.Г. Шухова" (БГТУ им. В.Г. Шухова) (RU)
Изобретатели:
Богданов Василий Степанович (RU) Семикопенко Игорь Александрович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Белгородский государственный технологический университет им. В.Г. Шухова" (БГТУ им. В.Г. Шухова) (RU)
Реферат

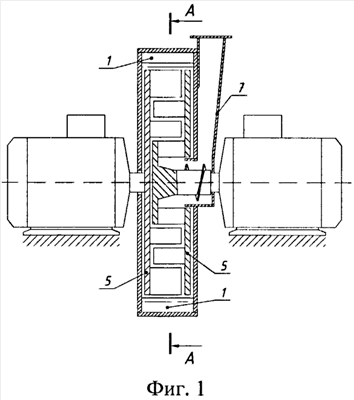

Изобретение относится к устройствам для измельчения хрупких малоабразивных материалов влажностью до 4% и может быть использовано при производстве строительных материалов, а также в других отраслях промышленности. Дезинтегратор включает цилиндрический корпус, внутри которого размещены роторы с ударными элементами, загрузочное и разгрузочное устройства и каналы для возврата материала в рабочее пространство. Камера помола содержит участки дополнительного измельчения материала. Каналы для возврата материала выполнены дугообразными, например в форме параболы, и вынесены за цилиндрический корпус в плоскости камеры помола и имеют высоту, равную высоте цилиндрического корпуса, и ширину, сужающуюся от входа в канал к его выходу в направлении движения измельчаемого материала с наружного ряда ударных элементов. Участки дополнительного измельчения материала, расположенные на внутренней поверхности корпуса между выходной частью канала для возврата материала и разгрузочным патрубком, включают бронеплиты переменного сечения, жестко закрепленные на внутренней поверхности цилиндрического корпуса. Зазор между наибольшим диаметром наружного ряда ударных элементов и выступами бронеплит уменьшается от значения а до значения b=1/21/3а в направлении движения материала с наружного ряда ударных элементов, причем ударные элементы наружного ряда имеют радиальную длину в 22,5 раза большую, чем радиальная длина ударных элементов на предыдущих рядах. Количество дугообразных каналов для возврата материала и участков дополнительного измельчения материала зависит от диаметра цилиндрической части корпуса. Технический результат - повышение эффективности помола. 1 з.п. ф-лы, 3 ил.
