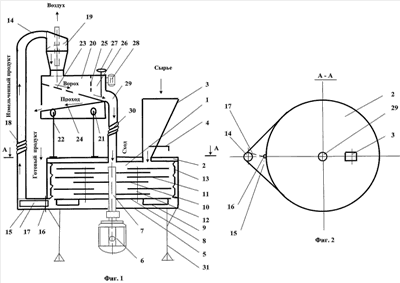

Изобретение относится к устройствам для измельчения фуражного зерна с последующей сепарацией продуктов измельчения и может быть использовано в сельском хозяйстве, в частности на животноводческих фермах и комбикормовых цехах. Установка для измельчения и сепарации фуражного зерна включает дробильную камеру с загрузочным бункером, ротор с шарнирно подвешенными молотками, деку, поворотную заслонку, кормопровод, сепаратор, возвратный канал, пылеотделитель. Кормопровод сообщен с дробильной камерой, имеющей вертикальный цилиндрический корпус, посредством улитки, установленной в нижней ее части перпендикулярно к кормопроводу. Радиус головки улитки равен радиусу кормопровода. Боковые стенки выполнены как касательные между цилиндрическим корпусом дробильной камеры и головкой улитки. Поворотная заслонка размещена в улитке и закреплена на оси. Пылеотделитель разделяет верхнюю секцию сепаратора, образуя вакуум-камеру, снабженную регулятором. Возвратный канал встраивается в крышку дробильной камеры непосредственно по оси ротора. Технический результат - повышение производительности установки и равномерности помола, а также повышение качества помола и сепарации и снижение энерго- и материалоемкости. 2 ил.
