RU 2159535 C1, 27.11.2000. SU 1690608 A1, 15.11.1991. SU 1431830 A1, 23.10.1988. RU 2103069 C1, 27.01.1998. US 4087051 A, 02.05.1978.
Имя заявителя:
Синяговский Александр Викторович (RU)
Изобретатели:
Синяговский Александр Викторович (RU) Сафонов Алексей Александрович (RU)
Патентообладатели:
Синяговский Александр Викторович (RU)
Реферат

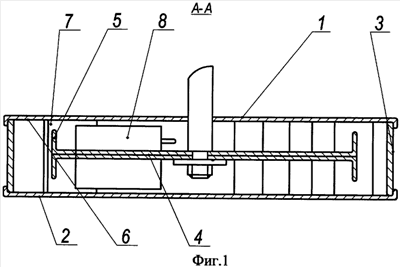

Изобретение относится к оборудованию для измельчения различных сыпучих органических или неорганических продуктов, в частности зерен сельскохозяйственных культур, соли, мела, гипса. Вихревая мельница включает корпус с верхним загрузочным и боковым разгрузочным окнами и установленный в корпусе ротор с лопатками. Верхняя и нижняя крышки корпуса, образующего рабочую камеру, выполнены в виде круга. Боковая стенка корпуса выполнена рельефной. Ротор выполнен в виде симметрично закрепленной на валу пластины, имеющей на скошенных концах лопатки, перпендикулярные и симметричные ее плоскости. Разгрузочное окно выполнено в боковой стенке корпуса и снабжено заслонкой, установленной с возможностью перекрытия разгрузочного окна, а загрузочное окно выполнено по ходу вращения ротора за разгрузочным окном на периферии верхней крышки. Между разгрузочным и загрузочным окнами по всей высоте рабочей камеры установлен вертикальный отражатель, примыкающий к разгрузочному окну и расположенный под частью стороны загрузочного окна, обращенной к ротору, с образованием загрузочного кармана. Изобретение позволяет повысить эффективность вихревой мельницы и расширить область ее применения. 3 з.п. ф-лы, 2 ил.
