| ВАЛЬЦОВЫЙ СТАНОК ДЛЯ ПОЛУЧЕНИЯ ПРОДУКТОВ РАЗМОЛА ЗЕРНА И ПИТАЮЩИЙ МОДУЛЬ ДЛЯ ВАЛЬЦОВОГО СТАНКА |  |
Номер публикации патента: 2183507 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B02C004/02 B02C004/06 | | Аналоги изобретения: | DE 2403351 В2, 27.09.1979. DE 2462419 A1, 03.02.1977. DE 2011783 A, 06.12.1973. DE 3404732 A, 30.08.1984. WO 93/13857 А, 22.07.1993. RU 2033261 С1, 05.06.1989. DE 2730166 A1, 26.01.1978. ЕР 0038054 А1, 21.10.1981. DE 821754 А, 04.10.1951. DE 291517 А, 24.12.1914. |
| Имя заявителя: | БЮЛЕР АГ (CH) | | Изобретатели: | ХОШТЕТТЛЕР Рене (CH) | | Патентообладатели: | БЮЛЕР АГ (CH) | | Номер конвенционной заявки: | 19651836.9 | | Страна приоритета: | DE | | Патентный поверенный: | Томская Елена Владимировна |
Реферат | |

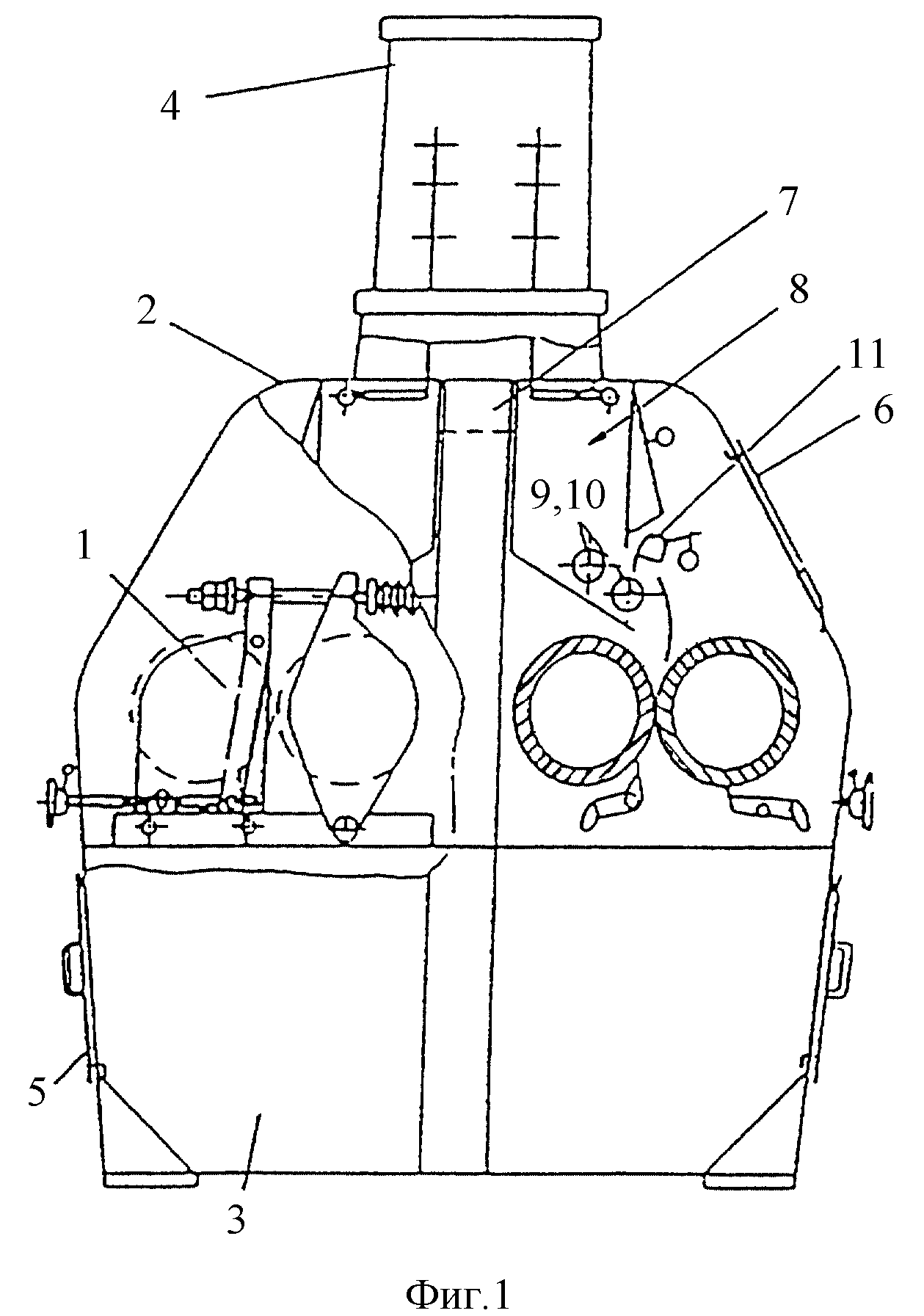

Станок содержит корпус с впуском для приема размалываемого продукта и выпуском для размолотого продукта, по меньшей мере одну пару мелющих вальцов, которые для размола зерна установлены внутри корпуса между впуском и выпуском, и питающий модуль. Питающий модуль содержит раму и распределительно-питающее устройство для приема зернового продукта от впуска, распределения этого зернового продукта по длине мелющих вальцов и подачи распределенного зернового продукта к установленным на раме мелющим вальцам. Питающий модуль установлен в корпусе с возможностью поворота между рабочим и открытым положениями. В рабочем положении распределительно-питающее устройство расположено между впуском и мелющими вальцами. В открытом положении имеется доступ к элементам питающего модуля. Питающий модуль содержит распределительный и питающий вальцы, а также дозирующее устройство для размалываемого продукта, установленные в продолжении впуска (канала для подачи продукта) над парой мелющих вальцов. Распределительный и питающий вальцы вместе с дозирующим устройством расположены в раме, установленной с возможностью поворота вокруг центра вращения. Достигается улучшение санирования и обеспечивается доступность с целью очистки за счет упрощения и надежности конструкции. 2 с. и 7 з.п. ф-лы, 3 ил.
|
