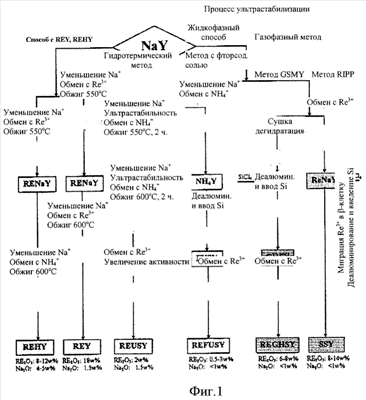

Изобретение относится к способу получения катализатора крекинга нефтяных углеводородов, в частности к катализатору крекинга, представляющего собой молекулярное сито, полученное газофазным химическим методом, и к способу его получения. Катализатор крекинга нефтяных углеводородов содержит Y-цеолит редкоземельной формы и носитель, состоящий из связующего и глины, характеризующийся тем, что содержание редкоземельных элементов в кристаллической решетке Y-цеолита редкоземельной формы составляет 4-15 вес.% RE2O3, первоначальный размер элементарной ячейки составляет 2,440-2,465 нм; равновесный размер элементарной ячейки катализатора после выдержки в среде 100% пара при температуре 800°С в течение 17 ч составляет более 2,435 нм, содержание редкоземельных элементов в носителе равно 1,0-8,0 вес.% в расчете на носитель. Способ получения указанного катализатора крекинга включает стадии: (1) ультрастабилизации Y-цеолита, включающей: сушку Y-цеолита до содержания воды менее 10 вес.%, введение в атмосферу газообразного SiCl4 или газообразного SiCl4, уносимого сухим воздухом при весовом соотношении SiCl4 и Y-цеолита, равном 0,1-0,9:1, взаимодействие их при температуре 100-600°С в течение промежутка времени от 10 мин до 6 ч с последующей продувкой Y-цеолита сухим воздухом в течение промежутка времени от 5 мин до 2 ч; смешения ультрастабилизированного Y-цеолита непосредственно с деионизованной водой, суспендирования и возможного перемалывания с получением суспензии молекулярного сита; (2) смешения суспензии молекулярного сита со связующим в виде суспензии и глиной и суспендирования или суспендирования вместе с суспензией связующего и глиной последовательно и формование при распылении и (3) промывки образовавшегося катализатора, фильтрования и сушки. Технический результат - получение катализатора, характеризующегося стабильной структурой элементарной ячейки молекулярного сита, высоким содержанием редкоземельных элементов, низким содержанием окиси натрия и высокой температурой дифференциального термического коллапса, а также высокой активностью при крекинге, высокой степенью конверсии тяжелого масла и высоким выходом легкого масла. В то же время катализатор по изобретению также значительно снижает содержание олефинов и обладает стойкостью к загрязнению тяжелыми металлами. 2 н. и 18 з.п. ф-лы, 19 табл., 4 ил.
Поиск патентов
Получить полное описание патента
