| НАСАДКА ВЕРТИКАЛЬНОГО РЕАКТОРА |  |
Номер публикации патента: 2168355 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B01J010/00 B01J019/00 | | Аналоги изобретения: | RU 2114691 C1, 10.07.1998. RU 2035991 C1, 27.05.1995. RU 2150990 C1, 20.06.2000. SU 1088778 A1, 30.04.1984. SU 1088781 A1, 30.04.1984. DE 19520351 A1, 12.12.1996. |
| Имя заявителя: | Открытое акционерное общество "Научно-исследовательский и проектный институт карбамида и продуктов органического синтеза" | | Изобретатели: | Жестков С.В.
Сергеев Ю.А.
Потапов В.В.
Кузнецов Н.М.
Назаров Н.П.
Гусев А.И.
Прокопьев А.А.
Есин И.В.
Сонин И.Н.
Косырев В.М.
Беспалов А.Д. | | Патентообладатели: | Открытое акционерное общество "Научно-исследовательский и проектный институт карбамида и продуктов органического синтеза" |
Реферат | |

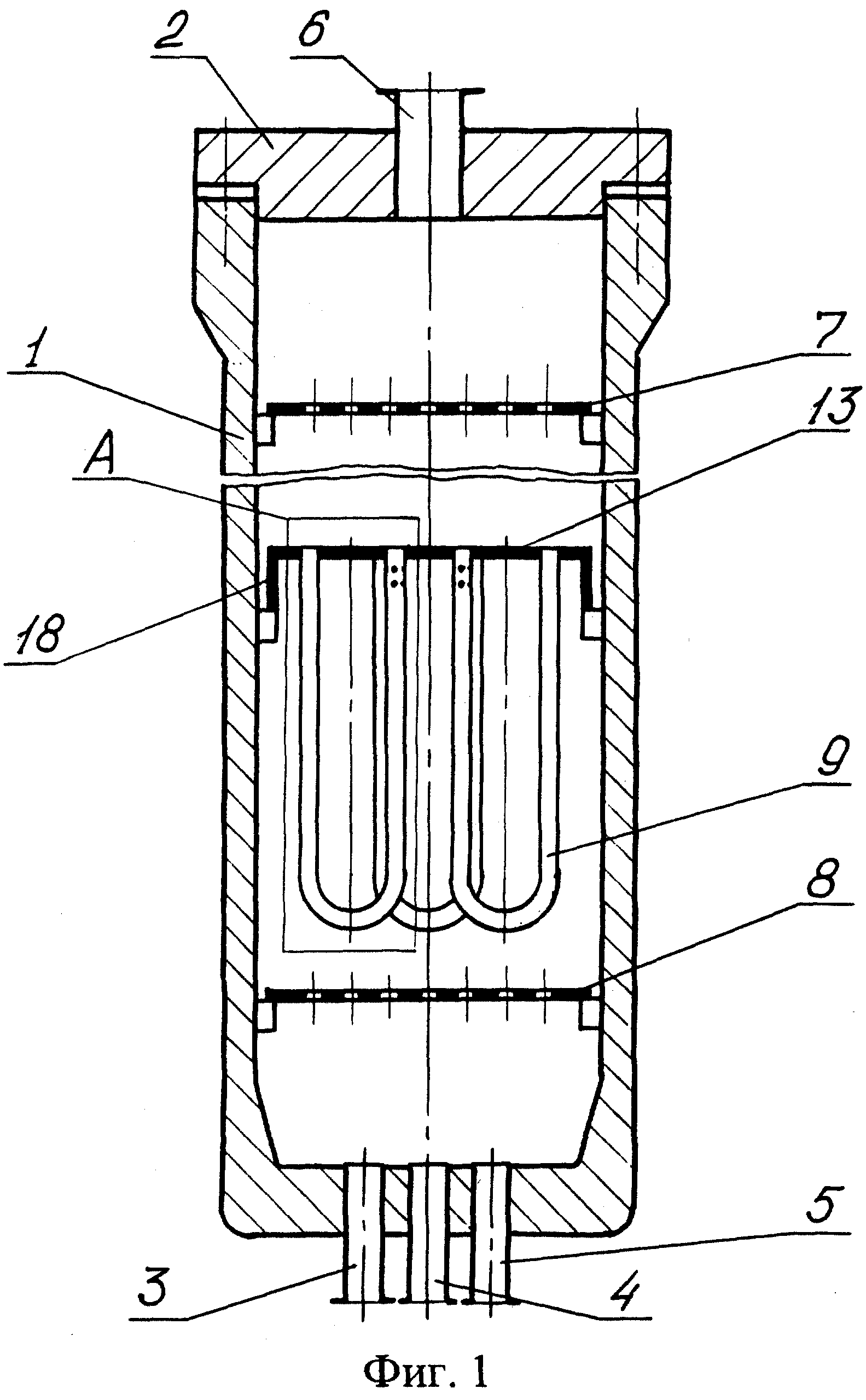

Изобретение относится к химическому оборудованию, в частности к внутренним устройствам реакторов для проведения процессов в газожидкостной среде, и может быть использовано, например, для синтеза карбамида из аммиака и диоксида углерода при повышенных температурах и давлениях. Реактор содержит корпус, штуцеры для ввода реагентов и штуцер для отвода продуктов синтеза. Насадка реактора включает перфорированные перегородки и трубчатые контактные устройства, закрепленные своими верхними концами в опорной решетке 13. Контактное устройство состоит из вертикальных трубчатых элементов круглого сечения - опускного 10 и подъемного 11, которые соединены между собой в нижней части U-образным трубчатым элементом 12 (из трубы того же диаметра, что трубы элементов 10 и 11). Оси опускного и подъемного элементов 10 и 11 размещены на расстоянии, равном или большем двух диаметров трубы, предпочтительно от двух до шести диаметров трубы. Отношение высоты контактного устройства к диаметру трубы находится в пределах от 40 до 150. Опускной элемент 10 снабжен отверстиями 14,15 для входа газа и жидкости, а подъемный элемент 11 - отверстием 17 на опорной решетке для выхода газожидкостной смеси. Верхний конец опускного элемента 10 снабжен заглушкой 16, расположенной внутри опускного элемента. К опорной решетке 13 снизу присоединена короткая обечайка, обеспечивающая создание под решеткой газовой подушки, благодаря которой газовая фаза равномерно распределяется по контактным устройствам и сечению реактора. Насадка реактора характеризуется повышенной технологичностью изготовления и высокой эффективностью работы. 3 з.п. ф-лы, 2 ил.
|
