WO 0155027 A1, 02.08.2001. SU 939380 A1, 30.06.1982. RU 2119382 C1, 27.09.1998. US 3541729 A, 24.11.1974. WO 0200548 A1, 03.01.2002. US 4861347 A, 29.08.1989. JP 63248702 A, 17.10.1988. US 6835354 B2, 28.12.2004. H.G.DÜSTERWALD et al. Methanol steam-reforming in a catalytic fixed bed reactor. Chemical Engineering and Technology, 1997, vol. 20, issue 9, p.617-623.
Имя заявителя:
ХАЛЬДОР ТОПСЕЭ А/С (DK)
Изобретатели:
БОЭ Михаел (DK) ХАНСЕН Джон Бегил (DK)
Патентообладатели:
ХАЛЬДОР ТОПСЕЭ А/С (DK)
Приоритетные данные:
28.06.2005 US US11/167,591
Реферат

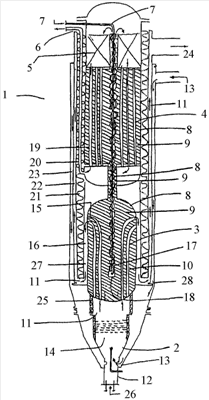

Изобретение относится к области химии и может быть использовано при получении водорода. Предварительно нагретый технологический газ пропускают через отсек 4 риформинга, осуществляют нагревание по меньшей мере одной каталитической трубки 19 в отсеке 4 риформинга при помощи непрямого теплообмена с газожидкостной смесью, которая осуществляет самоциркуляцию и заключена внутри общего объема. Подвергшийся риформингу технологический газ извлекают из отсека 4 риформинга и, возможно, охлаждают при помощи предварительного нагрева подаваемой технологической среды. В одну топку 14 в камере 2 сгорания вводят топливо вместе с предварительно нагретым воздухом. Топочный газ из топки 14 извлекают и пропускают через отсек 3 парообразования. Газожидкостную смесь, которая осуществляет самоциркуляцию, нагревают при помощи непрямого теплообмена с топочным газом, проходящим через отсек парообразования. Риформинг-реактор содержит по меньшей мере одну технологическую подающую трубку 7, переносящую и подлежащую конверсии технологическую среду, отсек 4 риформинга, отсек 3 парообразования, которые содержатся внутри общего объема, и камеру 2 сгорания. Отсек 4 риформинга содержит одну или несколько каталитических трубок 19, наполненных катализатором. Отсек 3 парообразования снабжен одной или несколькими трубками 10, переносящими топочный газ из камеры 2 сгорания, и указанная камера 2 сгорания снабжена по меньшей мере одной топкой 14. Изобретения позволяют снизить тепловые потери, быстро достигать рабочей температуры и поддерживать ее. 2 н. и 6 з.п. ф-лы, 1 ил.
