| ГАЗОФАЗНЫЙ КАТАЛИТИЧЕСКИЙ ПОЛОЧНЫЙ РЕАКТОР ДЛЯ ТЕПЛОНАПРЯЖЕННЫХ ХИМИЧЕСКИХ ПРОЦЕССОВ |  |
Номер публикации патента: 2174869 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B01J008/04 | | Аналоги изобретения: | ЕР 0256299 A2, 24.02.1989. GB 1412713 A, 05.11.1975. US 4921684 A, 01.05.1990. EP 0958858 A2, 24.11.1999. SU 1150020 A, 15.04.1985. RU 2063798 С1, 20.07.1996. |
| Имя заявителя: | Институт нефтехимического синтеза им. А.В. Топчиева | | Изобретатели: | Кубиков В.Б.
Котельников В.Н.
Петров В.Н.
Розовский А.Я.
Лин Г.И. | | Патентообладатели: | Институт нефтехимического синтеза им. А.В. Топчиева |
Реферат | |

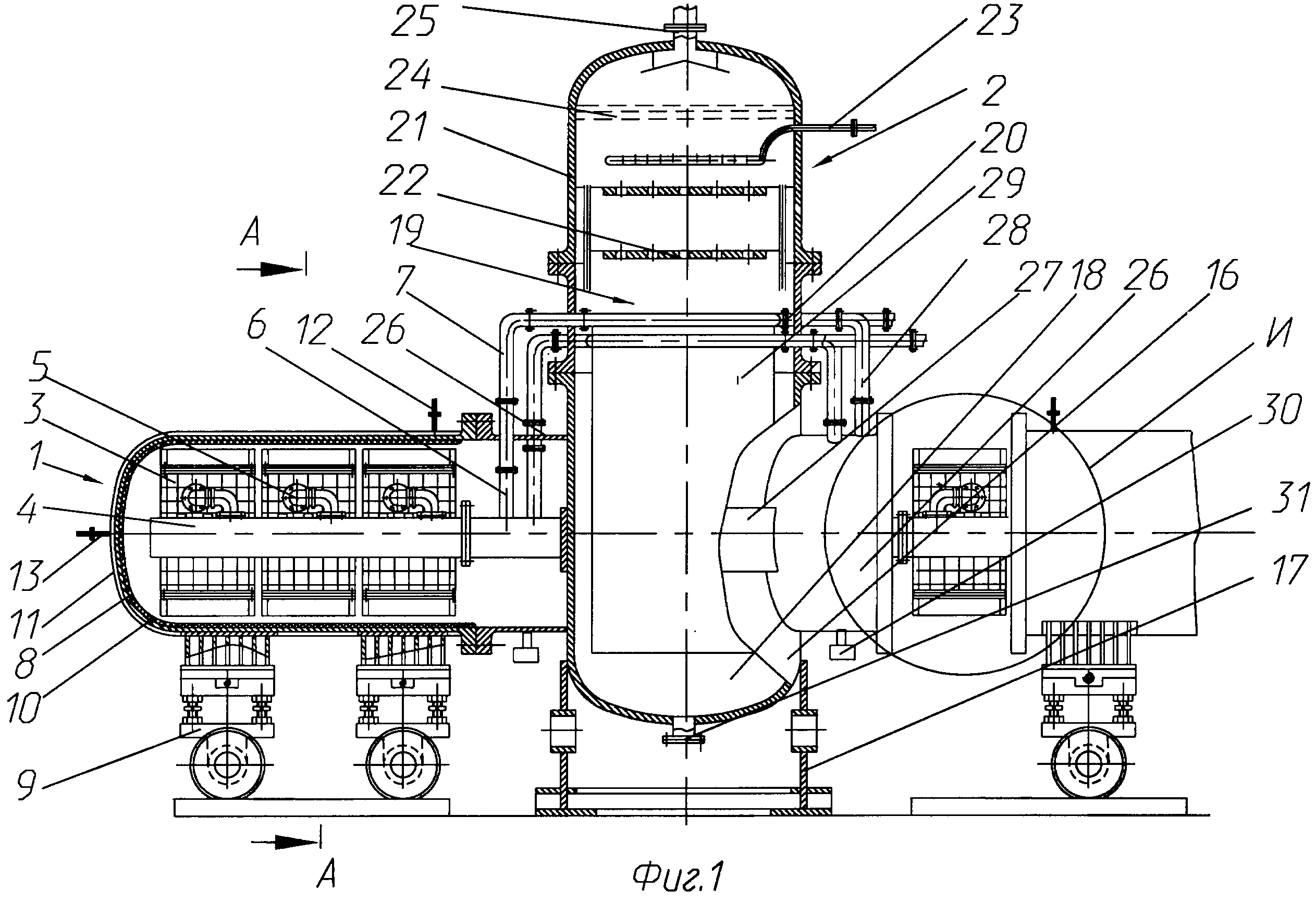

Изобретение относится к химическому машиностроению, к устройству газофазных реакторов для синтеза углеводородных продуктов, спиртов и эфиров в диапазоне давлений до 35,0 МПа и температур до 450°С. Реактор состоит из горизонтальных реакционных секций, состыкованных с опорной теплообменной секцией. Реакционная секция включает герметичные полки-корзины с катализатором, установленные на консольных траверсах, изолированные от внешней среды охлаждаемым силовым корпусом, поставленным на катки, что позволяет перемещать его вдоль оси реакционной секции и обеспечивает при этом свободный доступ к любой из корзин и другим элементам реакционной секции для обслуживания. Теплообменная секция включает пакет модульных теплообменников, помещенных в опорном, стационарном, силовом корпусе, на котором предусмотрены узлы крепления траверс и переходники с фланцами для стыковки их с силовыми корпусами реакционных секций. На переходниках выполнены также подводы-отводы конвертируемого газа и выводы коммуникаций системы регулирования и контроля. Демонтаж теплообменной секции позволяет проводить профилактические работы и с модульными теплообменниками. Изобретение обеспечивает простоту обслуживания реактора, простоту замены катализатора, перепрофилирование реактора на другой тип синтеза, высокую ремонтопригодность всех его составных частей. 2 з. п. ф-лы, 5 ил.
|
