WO 0143861 A1, 21.06.2001. US 5213820 A, 25.05.1993. CA 2618536 A1, 15.02.2007. RU 2104258 C1, 10.02.1998. RU 2016650 C1, 30.07.1994. UA 55891 A, 15.04.2003. RU 2006108057 A, 20.09.2007.
Имя заявителя:
ЯРА ИНТЕРНЕЙШНЛ АСА (NO)
Изобретатели:
ЛЕДУ Франсуа (FR) ВАНМАРКЕ Люк (BE) ВОЛКЕ Ховард (NL) ДЕ БАККЕР Петер (NL) ДЕ ФАУ Ремко (NL) ЭЛДЕРСОН Руланд (NL)
Патентообладатели:
ЯРА ИНТЕРНЕЙШНЛ АСА (NO)
Приоритетные данные:
28.04.2008 NO 20082007
Реферат

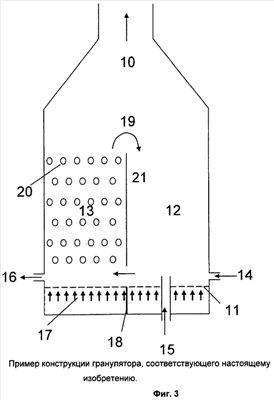

Изобретение касается способа и устройства для получения гранул кристаллизованных солей. Создают, по меньшей мере, одну зону инжекции в псевдоожиженном слое и, по меньшей мере, одну зону гранулирования. Извлекают гранулы из одной зоны гранулирования и сортируют извлеченные гранулы на три фракции. Направляют фракцию гранул номинального размера на последующую обработку для получения гранул конечного продукта. Удаляют фракцию гранул размером выше номинального из процесса гранулирования. Направляют фракцию гранул размером ниже номинального в питающий поток зародышевых частиц и осуществляют теплообмен из зоны псевдоожижения в классификаторе. Осуществляют способ посредством гранулятора, который включает реактор (10) с псевдоожиженным слоем, образованный выше воздухораспределительной решетки (11), когда через решетку (11) пропускают псевдоожижающий воздух (17). Реактор гранулятора выполнен в виде вертикальной шахты прямоугольного поперечного сечения в горизонтальном направлении, которая сужается в виде воронки в своей верхней части, при этом воронка образует выход для псевдоожижающего воздуха. Посредством разделительной перегородки (18) реактор гранулятора разделен на две секции - зону инжекции (12) и зону гранулирования (13). В зоне гранулирования размещен классификатор (21), содержащий набор труб (20) теплообменника. Изобретение обеспечивает создание способа гранулирования распылением с псевдоожиженным слоем жидких продуктов с увеличенной производительностью получения гранул и улучшенным качеством. 2 н. и 8 з.п. ф-лы, 6 ил., 4 табл.
