ЕР 0409039 A1, 23.01.1991. JP 60166024 A, 29.08.1985. DE 19953887 A1, 10.05.2001. SU 1584989 A1, 15.08.1990. SU 1801562 A1, 15.03.1993. SU 197514 A, 14.08.1967.
Имя заявителя:
ИКА-Верке ГмбХ унд Ко. КГ (DE)
Изобретатели:
ЕГЛЕ Петер (DE)
Патентообладатели:
ИКА-Верке ГмбХ унд Ко. КГ (DE)
Приоритетные данные:
29.04.2005 DE 102005020460.0
Реферат

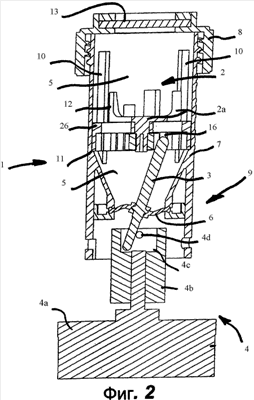

Изобретение относится к диспергирующему устройству (1), имеющему герметично закрытую смесительную камеру (5), диспергирующий рабочий орган (2), установленный в этой смесительной камере (5) с возможностью приведения его во вращение вокруг центральной оси и имеющий стержневидный элемент (3) для передачи силы привода (4) на этот рабочий орган (2), привод (4), находящийся вне смесительной камеры (5). Предлагается соединить стержневидный элемент (3) на входе в смесительную камеру (5) с мембраной (6), которая является частью стенки (7) смесительной камеры (5), и заставить стержневидный элемент (3) совершать качательное движение при помощи привода (4), так чтобы его конец, находящийся внутри смесительной камеры (5), выполнял круговое движение. Предлагается рабочий орган (2) снабдить наружным неподвижным венцом (2b) с зубьями и/или резцами (12) и находящийся напротив, соосно расположенный вращаемый элемент (2а) также снабдить зубьями и/или резцами (12). При этом конец стержневидного элемента (3), находящийся в смесительной камере (5), воздействует на диспергирующий рабочий орган (2) эксцентрически относительно оси его вращения, а стержневидный элемент (3) в рабочем положении входит в паз (16) вращаемого элемента (2а). Использование этого устройства гарантирует хорошую производительность диспергирования и в то же время позволяеет исключить выход смеси в области привода. 19 з.п. ф-лы, 5 ил.
