SU 1761241 А1, 15.09.1992. US 3937445 А, 10.02.1976. RU 2094132 С1, 27.10.1997. RU 2202055 С2, 10.04.2003. US 5275486 А, 04.01.1994.
Имя заявителя:
Фисоник Холдинг Лимитед (CY)
Изобретатели:
Фисенко Владимир Владимирович (RU)
Патентообладатели:
Фисоник Холдинг Лимитед (CY)
Реферат

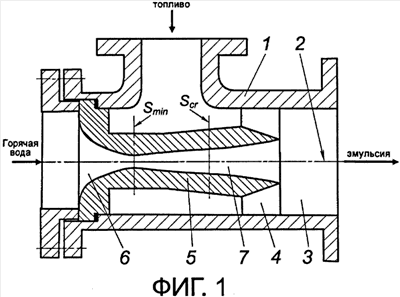

Устройство относится к приготовлению водотопливной эмульсии и может использоваться в энергетической, судостроительной, машиностроительной промышленности и на транспорте. Устройство содержит камеру смешения 3, а также топливное 4 и водяное 5 сопла для подачи соответствующих сред в камеру 3. В качестве водяного сопла 5 использовано сопло, обеспечивающее вскипание воды. Водяное сопло 5 содержит входной сужающийся 6 и выходной расширяющийся 7 по ходу среды участки, между которыми расположено минимальное сечение сопла. Образующая начальной части расширяющегося участка 7 сопла 5 имеет вогнутую по отношению к оси сопла 5 форму кривой, плавно переходящей в критическом сечении сопла 5 в выпуклую по отношению к оси сопла 5 кривую. Водяное сопло 5 расположено по продольной оси 2 камеры 3, а топливное сопло 4 расположено соосно с водяным соплом 5 и выполнено в виде кольца, охватывающего концевую часть водяного сопла 5. Технический результат состоит в снижении энергетических затрат. 2 з.п. ф-лы, 2 ил.
