СМЕСИТЕЛЬ ГАЗОВ

Номер публикации патента: 2419482

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009137423/05
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B01F003/02
Аналоги изобретения: RU 2117257 C1, 10.08.1998. SU 1617177 A1, 30.12.1990. SU 1018109 A, 15.05.1983. DE 3517325 C1, 11.12.1986. GB 206602 A, 12.11.1923.

Имя заявителя: Федоренко Глеб Афанасьевич (RU),
Синяков Кирилл Александрович (RU),
Александров Максим Александрович (RU)
Изобретатели: Федоренко Глеб Афанасьевич (RU)
Синяков Кирилл Александрович (RU)
Александров Максим Александрович (RU)
Патентообладатели: Федоренко Глеб Афанасьевич (RU)
Синяков Кирилл Александрович (RU)
Александров Максим Александрович (RU)

Реферат

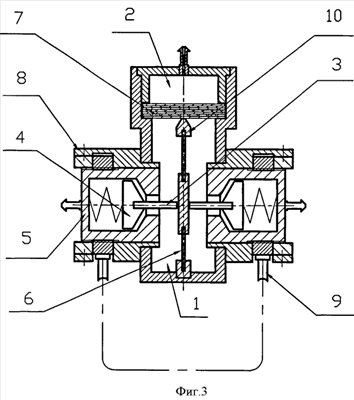

Изобретение относится к смесителям газов и может использоваться для получения смеси газов, используемой в качестве защитной среды в процессах сварки, в качестве дыхательной смеси при погружении на большие глубины или при необходимости изменения состава газовой смеси в процессе работы. Смеситель состоит из блоков, каждый из которых включает в себя два регулятора расхода, две камеры дозирования и одну камеру смешивания. Компоненты смеси поступают в камеры дозирования 1 через регуляторы расхода. Штоки регуляторов упираются в жесткие пластины на мягкой диафрагме 6 между камерами дозирования. Перемещение диафрагмы в процессе работы выравнивает давление в камерах дозирования. Регулирование расхода осуществляется с помощью поворота рычага 9. Газ из камеры дозирования выходит в камеру смешивания 2 через подвижную стенку 7, выполненную из чередующихся между собой металлических и резиновых пластин, в которых просверлены отверстия. Отверстия расположены соосно, имеют одинаковую форму, но их размеры у резиновых пластин больше, чем у металлических. Технический результат состоит в повышении точности регулирования дозирования и увеличении диапазона регулирования расхода. 2 з.п. ф-лы, 4 ил.
