RU 2173570 C1, 20.09.2001. RU 2004314 C1, 15.12.1993. SU 1809776 A3, 15.04.1993. EP 0229233 A2, 22.07.1986. WO 94/14538 A1, 07.07.1994. CN 2356023 Y, 29.12.1999. JP 3080994 A, 05.04.1991.
Имя заявителя:
Болдырев Владимир Васильевич (RU)
Изобретатели:
Болдырев Владимир Васильевич (RU)
Патентообладатели:
Болдырев Владимир Васильевич (RU)
Реферат

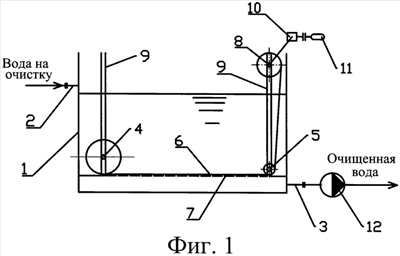

Изобретение может быть использовано для извлечения из жидкостей нерастворимых примесей. Установка состоит из прямоугольной в плане емкости (1), оборудованной подводящим (2) и отводящим (3) патрубками, и содержит устройство для сбора и удаления осадка, которое выполнено в виде ведущего и ведомого (4) валов, опирающихся своими концами на подшипники. При этом на ведомый вал (4) надет рулон водопроницаемой пленки, свободный конец (6) которой размещен на поверхности водопроницаемой перегородки (7), образующей со стенками и днищем замкнутую полость, и своим краем прикреплен к ведущему (8) валу. На ведомый вал (4) надет рулон водопроницаемой пленки - мембраны. К отводящему патрубку (3) замкнутой полости присоединен насос (12), своей всасывающей полостью. В процессе работы пленка с выпавшим на ее поверхность и накопившимся в порах осадком наматывается на ведущий вал (8). В процессе наматывания и при выдерживании рулона над поверхностью воды происходит обезвоживание осадка. После обезвоживания рулон пленки с осадком направляется на полигон для твердых отходов. При дополнительном оборудовании емкости промежуточным валом (5) ведомый (4) и промежуточный (5) валы размещены под уровнем воды, а ведущий (8) - над ее поверхностью, при этом край мембраны уложен под промежуточным валом (5) и прикреплен к ведущему валу (8). Установка обеспечивает увеличение степени очистки воды и извлечение из воды примесей в виде обезвоженного осадка. 3 з.п. ф-лы, 2 ил., 2 табл., 2 пр.
