US 2002189443 A1, 19.12.2002. SU 1366821 A1, 15.01.1988. SU 303485 A1, 13.05.1971. RU 2218974 C1, 20.12.2003. WO 2006089948 A1, 31.08.2006. WO 2006087332 A1, 24.08.2006. WO 2006032139 A1, 30.03.2006.
Имя заявителя:
ТВИСТЕР Б.В. (NL)
Изобретатели:
БЕТТИНГ Марко (NL) ТЬЕНК ВИЛЛИНК Корнелис Антони (NL) ВАН БАКЕЛЬ Роберт Петрус (NL)
Патентообладатели:
ТВИСТЕР Б.В. (NL)
Приоритетные данные:
27.06.2007 EP 07111145.4
Реферат

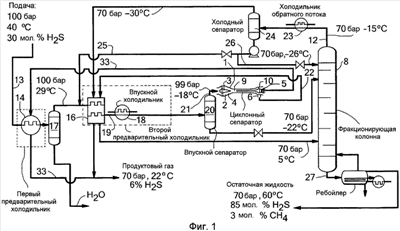

Изобретения относятся к области химии. Удаление сульфида водорода из потока природного газа, содержащего метан CH 4 и H2S, осуществляют охлаждением потока природного газа в теплообменном узле 13, 16, 18. По меньшей мере часть потока охлажденного природного газа через подающий трубопровод 19, 21 подают в циклонное устройство 1 расширения и сепарации, в котором поток охлажденного природного газа расширяется в сопле 4 и тем самым дополнительно охлаждается до температуры и давления ниже точки росы H2S и сепарируется в трубчатой сепарационной камере 9 на фракцию охлажденной текучей среды низкой плотности, которая обеднена H2S и обогащена метаном, и фракцию охлажденной текучей среды высокой плотности, которая обогащена H2S и обеднена метаном. Фракцию охлажденной текучей среды низкой плотности подают в трубопровод продуктового газа 33, который соединен с теплообменным узлом 14, для охлаждения потока природного газа, подаваемого в циклонное устройство 1 расширения и сепарации. Фракцию охлажденной текучей среды высокой плотности подают во фракционирующую колонну 8 для дополнительной сепарации. Изобретения позволяют увеличить извлечение сероводорода. 2 н. и 11 з.п. ф-лы, 4 ил.
