RU 2321445 С2, 10.04.2008. SU 1792728 A1, 07.02.1993. RU 2254161 C1, 20.06.2005. RU 2186612 C1, 10.08.2002. US 4753784 A, 28.06.1988. EP 0432074 A1, 12.06.1991.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Юго-Западный государственный университет" (ЮГУ) (RU)
Изобретатели:
Ежов Владимир Сергеевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Юго-Западный государственный университет" (ЮГУ) (RU)
Реферат

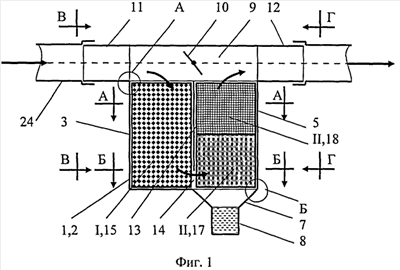

Изобретение может быть использовано в теплоэнергетике. Колонка для комплексной очистки дымовых газов включает корпус 1, представляющий собой прямоугольный короб 2 со съемной фронтальной стенкой 3, на верхней части которой размещены выходные воздушные щели, и тыльной стенкой 5, на нижней части которой размещены заборные воздушные щели. Прямоугольный короб 2 закрыт снизу плоскопирамидальным днищем 7 со съемным стаканом 8, а сверху - призматической крышкой 9, внутри которой расположен шибер 10, снабженной входным 11 и выходным 12 патрубками, соединенными с газоходом теплогенератора. Корпус 1 разделен вертикальной перегородкой 13, образующей у днища окно 14, и делящей корпус 1 на первую секцию I, в которой по ходу движения дымовых газов размещена первая ступень очистки, и вторую секцию II, в которой по ходу движения дымовых газов размещены вторая и третья ступени очистки. Первая, вторая и третья ступени очистки состоят из вертикальных перфорированных кассет 15, 17 и 18, соответственно. Кассеты первой ступени очистки заполнены частицами дробленой гашеной извести (Са(ОН)2), кассеты второй ступени очистки заполнены частицами активированного угля, а третьей ступени очистки - металлической сеткой, покрытой слоем парафина. Изобретение позволяет очистить дымовые газы от оксидов азота, угарного газа, частично диоксида углерода, органических примесей и твердых взвесей. 7 ил.
