RU 2336934 С2, 27.02.2007. SU 1673202 А1, 30.08.1991. SU 1069232 А, 23.07.1985. GB 1418657 А, 24.12.1975. US 5635149 А, 03.06.1997.
Имя заявителя:
Кириенко Юрий Егорович (RU), Кириенко Игорь Егорович (RU), Кириенко Егор Емельянович (RU)
Изобретатели:
Кириенко Юрий Егорович (RU) Кириенко Игорь Егорович (RU) Кириенко Егор Емельянович (RU)
Патентообладатели:
Кириенко Юрий Егорович (RU) Кириенко Игорь Егорович (RU) Кириенко Егор Емельянович (RU)
Реферат

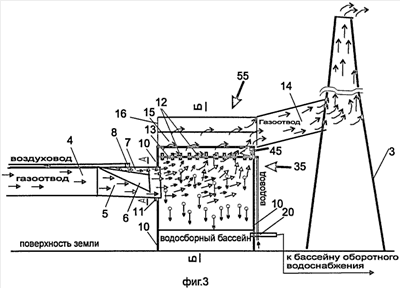

Изобретение относится к утилизации газодымовых выбросов и пыли в стесненных условиях действующего предприятия. Комплекс утилизации газодымовых выбросов в стесненных условиях включет дождевальную установку (35). Она расположена в стороне от продольной оси существующего газохода в пределах производственного здания либо за его пределами в непосредственной близости от газодымовой трубы. Действующий газоход снабжен газоотводом (4) нижнего уровня и заслонкой. Газоотвод нижнего уровня врезан в него под острым углом к продольной оси. Заслонка расположена вплотную к указанному газоотводу со стороны газодымовой трубы. Газодымовая труба (3) установлена в предварительно сооруженную вертикальную щель в действующем газоходе (2) и параллельна продольной оси врезанного газохода нижнего уровня. Газосборник (55) дождевальной установки соединен газоходом (14) верхнего уровня с действующим газоходом на высоте, превышающей высоту верхней точки газосборника (55) дождевальной установки, и под острым углом к продольной его оси либо непосредственно с газодымовой трубой (3) под острым углом к ее вертикальной оси. Техническим результатом изобретения является обеспечение экологичности процесса за счет максимальной утилизации газодымовых выбросов и пыли, упрощение конструкции изобретения. 5 ил.
