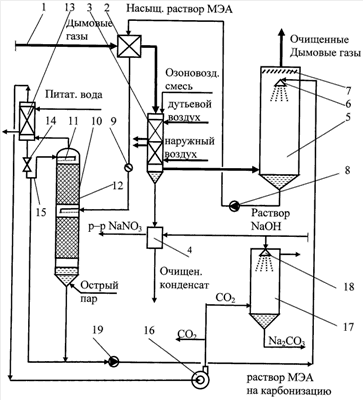

КОМПЛЕКСНЫЙ СПОСОБ И УСТРОЙСТВО ДЛЯ ОЧИСТКИ ДЫМОВЫХ ГАЗОВ С УТИЛИЗАЦИЕЙ ТЕПЛА, ВРЕДНЫХ ПРИМЕСЕЙ И ДИОКСИДА УГЛЕРОДА

Номер публикации патента: 2371238

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2007147407/15
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B01D053/14   B01D053/62   B01D053/75   B01D053/56
Аналоги изобретения: RU 2217221 C2, 27.11.2003. WO 03028854 A1, 10.04.2003. WO 9804339 A1, 05.02.1998.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Курский государственный технический университет" (RU)
Изобретатели: Ежов Владимир Сергеевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Курский государственный технический университет" (RU)

Реферат


Изобретение относится к теплоэнергетике и может быть использовано в процессах очистки и утилизации дымовых газов теплоэнергетических установок ТЭС для снижения парникового эффекта окружающей атмосферы. Способ очистки включает охлаждение дымовых газов до температуры ниже точки росы с образованием конденсата водяных паров, очистку от диоксида углерода абсорбцией, вывод очищенных газов в атмосферу и десорбцию из раствора диоксида углерода, при этом после охлаждения дымовые газы смешивают с озоновоздушной смесью и удаляют из них большую часть оксидов азота за счет кислотообразования при конденсации водяных паров в вертикальном трубчатом теплообменнике, охлаждаемом дутьевым и наружным воздухом, очищают конденсат от кислотных компонентов в анионитовом фильтре с получением раствора NaNO3, очищенные от оксидов азота дымовые газы освобождают от оксидов углерода абсорбцией раствором моноэтаноламина (МЭА) в карбонизаторе и сепарируют от уносимых капель в каплеотбойнике, карбонизированный раствор МЭА нагревают за счет тепла дымовых газов до температуры насыщения при избыточном давлении, дросселируют до атмосферного давления и направляют в среднюю часть декарбонизатора, где карбонизированный раствор МЭА разделяют на легколетучую фракцию, которую в результате конденсации в охладителе выпара, охлаждаемом питательной водой, делят на конденсат МЭА и газообразный диоксид углерода, который вентилятором частично подают в поглотительную башню, где смешивают с разбрызгиваемым раствором едкого натра с образованием углекислого натрия Na2CO3 и частично - в чистом виде для реализации потребителям, и декарбонизированный раствор МЭА, который выводят из куба декарбонизатора, подогреваемого острым паром, смешивают с конденсатом из охладителя выпара и циркуляционным насосом снова подают на абсорбцию. Устройство для очистки включает газоход 1, вертикальный трубчатый теплообменник 3, карбонизатор 5 с размещенным в его верхней части диспергатором жидкости 6, соединенный днищем через первый циркуляционный насос 8 с декарбонизатором 10. Газоход 1 соединен последовательно с подогревателем раствора моноэтаноламина (МЭА) 2 и вертикальным трубчатым теплообменником 3, состоящим из соединенных последовательно по газу сверху вниз трубчатыми воздухоподогревателем и конденсатором, соответственно, последний из которых соединен по конденсату с анионитовым фильтром 4, а по газу - с карбонизатором 5, в верхней части которого дополнительно размещен каплеотбойник 7, причем в линию соединения днища карбонизатора с декарбонизатором включены указанный подогреватель раствора МЭА 2 и дополнительно - дроссель 9, а внутри декарбонизатора помещены верхние и нижние распределители жидкости 11 и, соответственно, секции, заполненные насадкой 12, причем верх декарбонизатора 10 соединен трубопроводом с охладителем выпара 13, соединенного, в свою очередь, через конденсатосборник 14 и гидрозатвор 15 с верхним распределителем жидкости 11 декарбонизатора, а по СO2 охладитель выпара 13 соединен с вентилятором 16 и поглотительной башней 17, вверху которой размещен диспергатор жидкости 18, причем нижний распределитель жидкости 11 декарбонизатора 10 соединен с дросселем 9, а днище декарбонизатора 10 через трубопровод и второй циркуляционный насос 19 соединено с гидрозатвором 15 охладителя выпара 13 и диспергатором жидкости 6 карбонизатора 5. Техническим результатом изобретения является повышение экологической и экономической эффективности процесса очистки дымовых газов теплоэнергетических установок от вредных примесей и диоксида углерода. 2 н. п. ф-лы, 1 ил.
