МАССООБМЕННЫЙ АППАРАТ

Номер публикации патента: 2168349

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2000100238/12
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B01D053/18   B01D053/26
Аналоги изобретения: SU 1717196 A1, 07.03.1992. RU 2046640 C1, 27.10.1995. SU 384531 A, 24.08.1973. SU 1669511 A1, 15.08.1991. RU 2086294 C1, 10.08.1997. US 3288448 A, 29.11.1966.

Имя заявителя: Юнусов Фанис Ванцетович
Изобретатели: Юнусов Ф.В.
Подрыванов А.В.
Ковалев И.Г.
Патентообладатели: Юнусов Фанис Ванцетович
Подрыванов Александр Владимирович
Ковалев Иван Григорьевич

Реферат

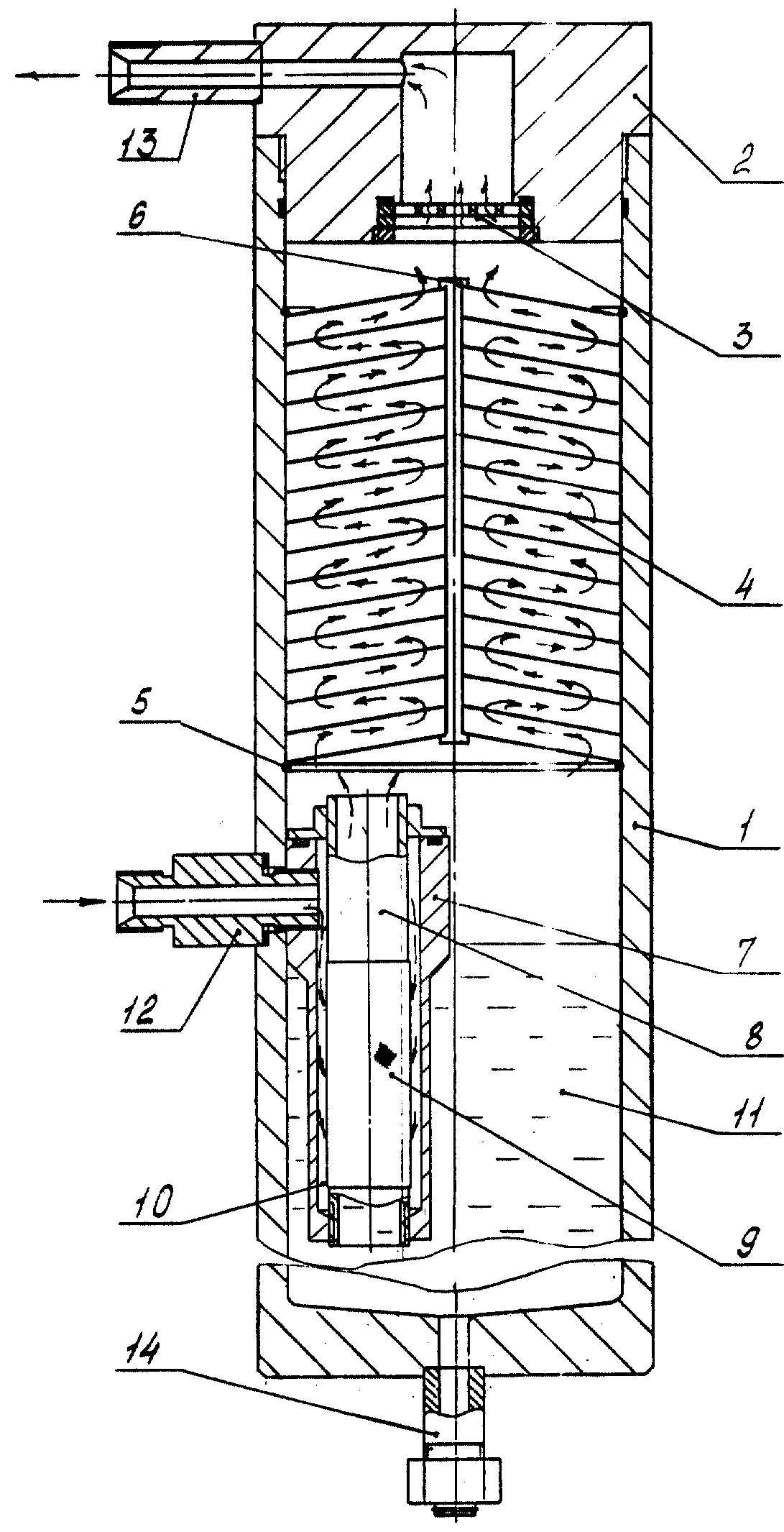

Изобретение относится к массообменным аппаратам, выполняющим роль фильтров-осушителей газа в системах управления газопроводов. Массообменный аппарат включает цилиндрический корпус 1 с горизонтальной крышкой 2. В крышке 2 по ее оси установлен плоский пористый элемент 3 из спеченного нержавеющего материала. В верхней части корпуса 1 размещен сепарационный элемент. Он может быть выполнен в виде пакета перфорированных пластин 4 конусообразной формы, установленных по оси аппарата. Сепарационный элемент может также представлять собой набор контактных коаксиальных вертикальных цилиндров с завихрителями, прикрепленный к крышке. Нижняя часть корпуса 1 образует ванну 11, заполненную сорбирующей жидкостью, в которую частично погружена барботажная ванна. Цилиндрическая барботажная ванна снабжена перфорированным стаканом 8, размещенным по оси ее корпуса 7, соосно c которым установлен внутри ванны цилиндрический пористый элемент 9, играющий роль фильтра грубой очистки и собственно барботера. Он выполнен из материала, аналогичного материалу плоского пористого элемента 3, играющего роль фильтра тонкой очистки. Ось барботажной ванны не совпадает с вертикальной осью симметрии массообменного аппарата. Использование аппарата интенсифицирует процесс поглощения жидкости за счет увеличенной площади контактной поверхности. 2 з.п. ф-лы, 1 ил.
