СПОСОБ И УСТРОЙСТВО ДЛЯ ОЧИСТКИ ПРОМЫШЛЕННЫХ ОБЪЕКТОВ ОТ УГОЛЬНОЙ ПЫЛИ

Номер публикации патента: 2450849

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2010125161/05
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B01D050/00
Аналоги изобретения: RU 2063787 C1, 20.07.1996. RU 2008129236 A, 27.01.2010. SU 1820857 A3, 07.06.1993. SU 1152627 A, 30.04.1985. SU 1719028 A1, 15.03.1992. CN 1107930 A, 06.09.1995. JP 06068025 A, 18.04.1985.

Имя заявителя: Богер Александр Фридрихович (RU),
Крисанов Алексей Алексеевич (RU)
Изобретатели: Богер Александр Фридрихович (RU)
Крисанов Алексей Алексеевич (RU)
Патентообладатели: Богер Александр Фридрихович (RU)
Крисанов Алексей Алексеевич (RU)

Реферат

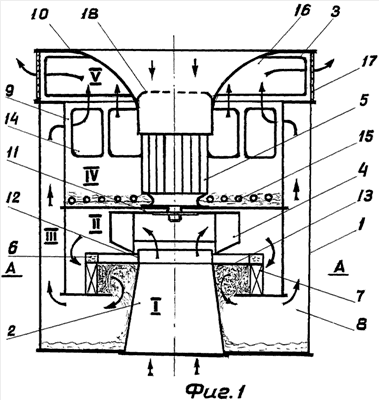

Изобретение относится к очистке промышленных объектов от угольной пыли и может использоваться на предприятиях по глубокой переработке угля в другие виды топлива, в энергетике и на транспорте при погрузке и разгрузке угля. В процессе улавливания угольную пыль предварительно нейтрализуют за счет непосредственного взаимодействия всасываемого потока с поверхностью заземляющего электрода. Затем подвергают гомогенизации путем прямого контакта угольной пыли с жидким абсорбентом внутри центробежно-барботажного аппарата. Полученную пылеугольную суспензию инжектируют в объем, в котором ее смешивают с другими ингредиентами жидкого котельного топлива. Устройство включает корпус 1 с входным 2 и выходным 3 патрубками, всасывающий вентилятор 4 с электродвигателем 5, имеющим защитный кожух 18, центробежно-барботажный аппарат 6 с направляющей решеткой 7 и камеру сбора 8. Внутри корпуса дополнительно установлены камера сепарации 9 и отбойник 10. Направляющая решетка 7 расположена непосредственно внутри камеры центробежного вентилятора, всасывающее отверстие 12 которой выполнено в виде полого усеченного конуса, соединенного верхним основанием с верхним фланцем направляющей решетки, а своим нижним основанием с входным патрубком корпуса. На боковой поверхности камеры сепарации выполнены специальные окна 14 и отверстия 15 для прохода газа и жидкости. Технический результат: предотвращение пожаро- и взрывоопасности при очистке промышленных объектов от угольной пыли и одновременное использование ее для получения жидкого котельного топлива. 2 н. и 5 з.п. ф-лы, 2 ил.
