КАПЛЕОТДЕЛИТЕЛЬ

Номер публикации патента: 2447925

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2007141884/05
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B01D050/00   B01D045/12
Аналоги изобретения: US 4516994 А, 14.05.1985. US 4744806 А, 17.05.1988. SU 919712 A1, 15.04.1982. SU 1681910 A1, 07.10.1991. SU 1572682 A1, 23.06.1990. US 4818257 A, 04.04.1989. FR 2599273 A1, 04.12.1987. WO 2004009210 A1, 29.01.2004.

Имя заявителя: ЗУЛЬЦЕР ХЕМТЕХ АГ (CH)
Изобретатели: ЭГГЕР Даниель (CH)
Патентообладатели: ЗУЛЬЦЕР ХЕМТЕХ АГ (CH)
Приоритетные данные: 13.11.2006 EP 06123900.0

Реферат

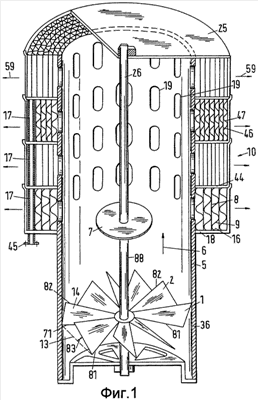

Изобретение относится к каплеотделителю и вихреобразуующей аппаратной части для каплеоотделителя для быстротекущего газового потока. Каплеотделитель 10 содержит проточный канал 5 для направления насыщенного каплями газа и пропускания его в направлении 6 главного течения и осадительный элемент 8, расположенный кольцеобразно вокруг проточного канала 5 и имеющий внутреннюю боковую поверхность 12. Внутренняя боковая поверхность имеет диаметр проточного канала 5 и снабжена отверстиями 15, 19 для входа насыщенного каплями газа в осадительный элемент 8. Осадительный элемент 8 проходит, по меньшей мере, по части длины проточного канала 5 и содержит несколько решетчатых структур 9. В проточном канале 5 расположена вихреобразующая аппаратная часть 1 с дефлектором 2, посредством которой насыщенный каплями газ приводится во вращательное движение, а капли направляются за счет центробежной силы в направлении осадительного элемента 8. Посредством дефлектора 2, по меньшей мере, часть насыщенного каплями газа отклоняется от направления главного течения в направлении отверстий 15, 19. Технический результат: повышение эффективности улавливания капельной жидкости. 22 з.п. ф-лы, 13 ил.
