Реферат

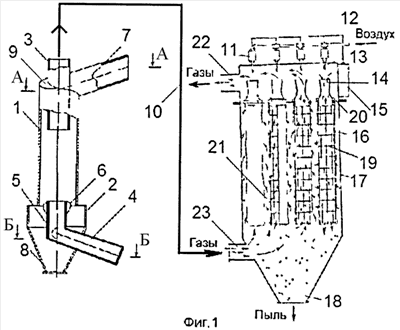

Изобретение относится к технике очистки газа от пыли и может быть использовано в различных отраслях промышленности. Система содержит вихревой пылеуловитель и фильтр. Вихревой пылеуловитель содержит верхнюю цилиндрическую часть 1 с винтовой крышкой 9 и нижнюю цилиндрическую часть 2 большего диаметра, конический бункер для сбора пыли 8, подводящий патрубок 4 и 5 запыленного газа с периферийным завихрителем, отбойную шайбу 6. На конце осевого патрубка очищенного газа 3 закреплен воздуховод 10, соединенный с входным патрубком 23 каркасного рукавного фильтра. Фильтр содержит корпус 17, фильтровальную секцию 21 с коробами 22 и 23 для входа запыленного и выхода очищенного воздуха, фильтрующие рукава 16 с каркасом 19, трубную решетку 20, бункер 18 для сбора пыли и механизм регенерации. Механизм регенерации состоит из соленоидного клапана 11, трубы 12 для подвода сжатого воздуха с соплами 13, насадков Вентури 14, прибора 15 автоматического управления регенерацией. Фильтр также содержит датчик температуры, аварийный датчик уровня пыли в бункере для сбора пыли, тепловой автоматический датчик-извещатель и коллектор с форсунками для подключения к системе пожаротушения с блоком управления в выходном коробе фильтровальной секции, выходы с которых соединены с общим микропроцессором. Технический результат: повышение эффективности отделения частиц с малым удельным весом, снижение гидравлического сопротивления, повышение надежности системы. 3 ил.
