RU 2048863 C1, 27.11.1995. RU 2256487 C1, 20.07.2005. RU 2325938 C2, 10.06.2008. SU 1588440 A1, 30.08.1990. SU 1813577 A1, 07.05.1993. US 5961675 A, 05.10.1999. СПРАВОЧНИК ПО ПЫЛЕ- И ЗОЛОУЛАВЛИВАНИЮ // Под общей редакцией А.А.Русанова. - М.: Энергоатомиздат, 1975, стр.167-168, рис.5-27.
Имя заявителя:
Кочетов Олег Савельевич (RU)
Изобретатели:
Кочетов Олег Савельевич (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU)
Реферат

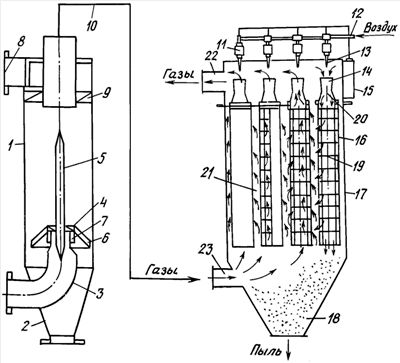

Изобретение относится к технике очистки газа от пыли и может быть использовано в различных отраслях промышленности. Вихревой пылеуловитель содержит цилиндрический корпус 1, осевой ввод 3 запыленного газа с завихрителем 4, эжекционным насадком 7, обтекателем 5 и конической отбойной шайбой 6. В верхней части корпуса размещен осевой патрубок для вывода очищенного газа и периферийный ввод 8 вторичного потока с завихрителем 9. Осевой патрубок очищенного газа соединен воздуховодом 10 с входным патрубком 23 каркасного рукавного фильтра. Фильтр содержит корпус 17, фильтровальную секцию 21 с коробами 22 и 23 для входа запыленного и выхода очищенного воздуха, фильтрующие рукава 16 с каркасом 19, трубную решетку 20, бункер 18 для сбора пыли и механизм регенерации. Механизм регенерации состоит из соленоидного клапана 11, трубы 12 для подвода сжатого воздуха с соплами 13, насадков Вентури 14, прибора 15 автоматического управления регенерацией. Фильтр также содержит датчик температуры, аварийный датчик уровня пыли в бункере для сбора пыли, тепловой автоматический датчик-извещатель и коллектор с форсунками для подключения к системе пожаротушения с блоком управления в выходном коробе фильтровальной секции, выходы с которых соединены с общим микропроцессором. Технический результат: повышение эффективности отделения частиц с малым удельным весом, снижение гидравлического сопротивления и повышение надежности системы. 1 ил.
