RU 2282109 C1, 20.08.2006. SU 551038 A1, 25.03.1977. RU 2188696 C1, 10.09.2002. WO 03022405 A1, 20.03.2003. GB 1218401 A, 06.01.1971. JP 2001276546 A, 09.10.2001.
Имя заявителя:
ЗАО "Вентмонтаж" (RU)
Изобретатели:
Трушков Юрий Юрьевич (RU) Шевченко Александр Федорович (RU) Макаров Александр Михайлович (RU) Макарова Луиза Евгеньевна (RU) Каменских Алексей Павлович (RU)
Патентообладатели:
ЗАО "Вентмонтаж" (RU)
Реферат

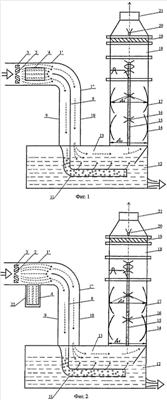

Изобретение относится к способам очистки воздуха от загрязнений в закрытых помещениях. Оно может быть использовано для очистки воздуха помещений, занимающих большие площади и имеющих ежедневно большое скопление людей, от патогенной микрофлоры, пыли, вредных аэрозолей и газов. Воздух из помещения проходит в отсек озонатора 4. Затем воздух барботируют в воду, находящуюся в контактной емкости 12, очищают совместно с озоном и по каналу отвода 21 воздух выводят в режиме рециркуляции из контактной емкости в объем очищаемого помещения. Озонатор 4 устанавливают в воздуховоде 1. Воздуховод выполняют в форме, как показано на фиг.1, или в форме, как показано на фиг.2. Воздуховод снабжают продольной перегородкой 8 в вертикальной части 1. Элементы газоразрядника озонатора располагают вдоль оси направления движения воздушного потока. В воздуховоде, выполненном в форме, как показано на фиг.2, дополнительно выполняют отсек 22 для озонатора с возможностью переустановки озонатора при очистке воздуха, содержащего взрывоопасные и легковоспламеняющиеся компоненты. В воздуховоде перед озонатором 4 закрепляют турбулизатор 3. Контактную емкость 12 выполняют из горизонтальной 13 и вертикальной 14 частей. Горизонтальную часть 13 заполняют водой, оставляют воздушный зазор между зеркалом воды и потолочной частью, равный диаметру воздуховода. Вертикальную часть 14 контактной емкости оснащают коллектором 15 с форсунками 16, расположенными на коллекторе не менее, чем в 2-х рядах. Напротив ряда форсунок размещают в вертикальной части контактной емкости мишени 17, отражающие удары диспергированной смеси воды и очищаемого воздуха. Перед каналом отвода 21 очищенного воздуха размещают сепаратор 19. Сепаратор и канал отвода обрабатывают ультрафиолетом, подключив установку 20. Технический результат - повышение качества очистки воздуха больших помещений в режиме его рециркуляции от патогенной микрофлоры, газов и пыли. 1 табл., 5 ил.
