| ФИЛЬТР - ЦИКЛОН |  |
Номер публикации патента: 2177820 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B01D036/00 B01D050/00 B04C009/00 | | Аналоги изобретения: | SU 1012955 А, 23.04.1983. SU 236230 A, 29.05.1969. SU 1494940 A1, 23.07.1989. SU 1352087 A1, 15.11.1987. RU 2000135 С1, 07.09.1993. GB 1457646 A, 08.12.1976. US 3529724 A, 22.09.1970. DE 1519963 B2, 29.03.1979. |
| Имя заявителя: | Волгоградская государственная архитектурно-строительная академия | | Изобретатели: | Мензелинцева Н.В.
Желтобрюхов В.Ф.
Круподерова Е.С.
Ковалева Л.В.
Рахлин Ф.А.
Максименков И.А. | | Патентообладатели: | Волгоградская государственная архитектурно-строительная академия
Институт экологии ВолгГАСА |
Реферат | |

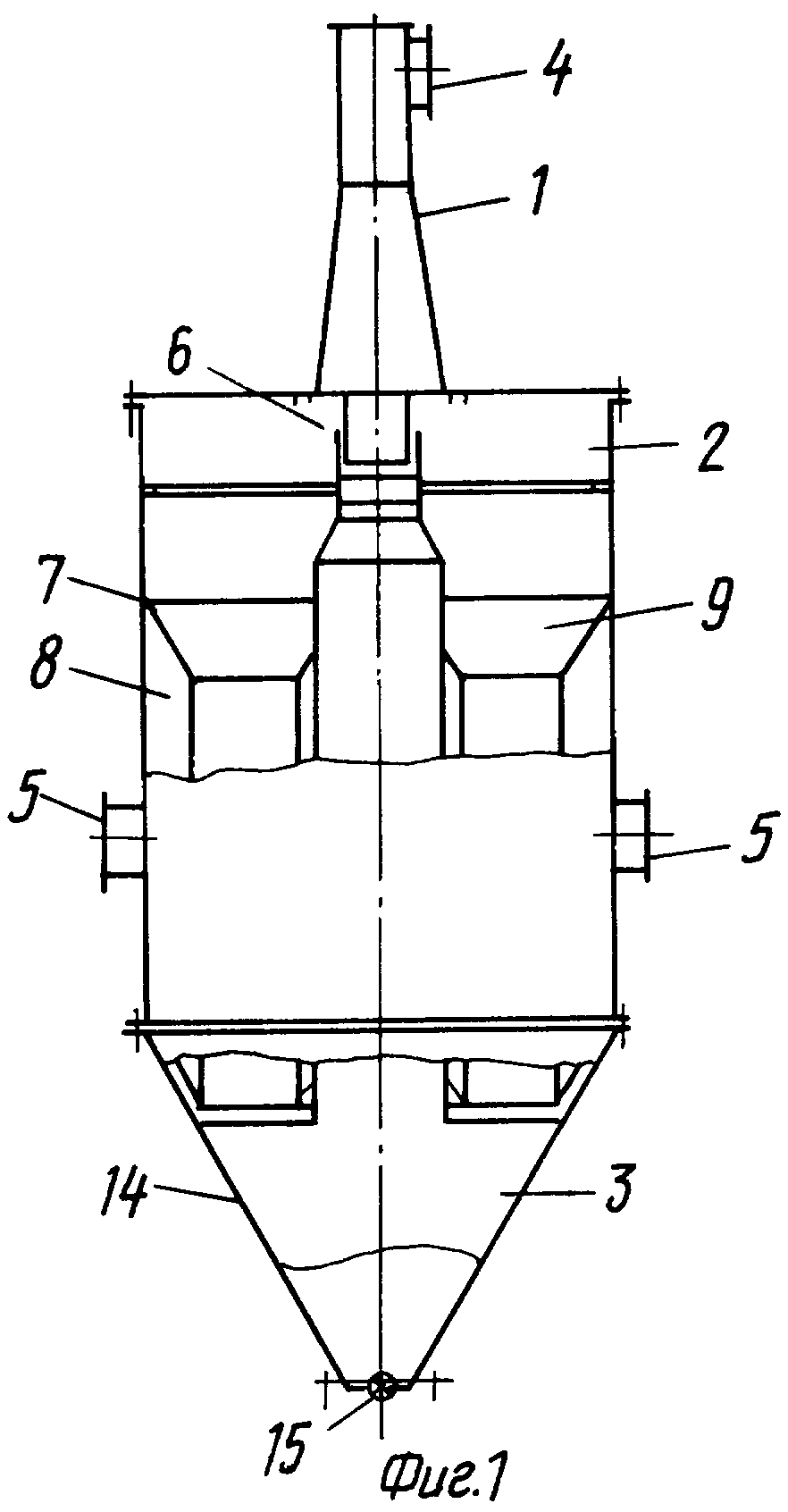

Изобретение предназначено для очистки воздуха от пыли. Фильтр-циклон (двухступенчатый) включает циклон, фильтр, содержащий зернистый фильтрующий материал, пылевыгрузочное устройство, патрубки подвода запыленного и отвода очищенного воздуха, при этом циклон выполнен с обратным конусом и расположен над фильтром, а фильтр содержит фильтрующий элемент, установленный с зазором внутри корпуса фильтра и выполненный в виде двух коаксиально расположенных жалюзийных решеток, внутри которых размещен зернистый фильтрующий материал, при этом жалюзи жалюзийной решетки выполнены в виде примыкающих к ее внутренним стенкам пластин и направлены в сторону пылевыгрузочного устройства под углом естественного откоса, а пылевыгрузочное устройство выполнено в виде конуса, снабжено весовым дозатором и установлено под фильтром. Устройство обеспечивает повышение эффективности пылеулавливания при одновременном обеспечении саморегенерации фильтрующего слоя за счет использования в качестве зернистого фильтрующего материала крупных и средних фракций пыли, уловленной циклоном. 2 ил.
|
