RU 2050946 С1, 27.12.1995. RU 2257942 C1, 10.08.2005. DE 19730817 A1, 21.01.1999. EP 0649335 B1, 16.04.1997. EP 0759319 B1, 20.10.1999. WO 01/47620 A1, 05.07.2001.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Казанский государственный технический университет им. А.Н. Туполева (RU)
Государственное образовательное учреждение высшего профессионального образования Казанский государственный технический университет им. А.Н. Туполева (RU)
Реферат

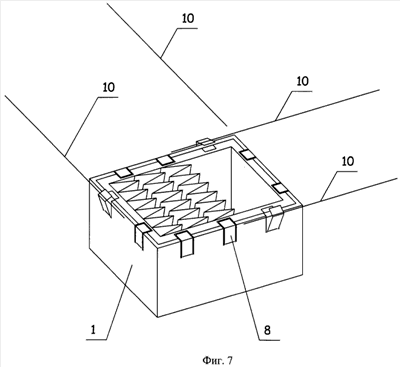

Изобретение относится к средствам очистки воздуха от твердых взвешенных частиц и может быть использовано в наземных газотурбинных установках. Корпус складчатого фильтра выполнен двухэлементным, состоящим из наружного и внутреннего корпуса. Размеры внутреннего корпуса меньше внутренних размеров наружного корпуса на величину четырех толщин материала фильтр-элемента. Стенки внутреннего корпуса имеют прорези для размещения в них материала фильтр-элемента. Ширина прорезей в направлении зигзагообразных линий гофров фильтр-элемента равна двум толщинам его материала, а высота прорезей равна высоте законцовок по зигзагообразным линиям гофров. Способ изготовления фильтра заключается в предварительной установке фильтр-элемента во внутренний корпус. Материал фильтр-элемента по его боковым граням вводят в прорези внутреннего корпуса таким образом, чтобы законцовки по зигзагообразным и пилообразным линиям оставались с наружной стороны внутреннего корпуса. Затем внутренний корпус совместно с фильтр-элементом устанавливают в наружный корпус так, чтобы законцовки по зигзагообразным и пилообразным линиям гофров разместились в зазоре между наружным и внутренним корпусами, и продвигают его внутрь до упора в полку донной части наружного корпуса до срабатывания замков-защелок. Технический результат: повышение пылеемкости, снижение массогабаритных характеристик и себестоимости изготовления фильтра. 2 н. и 3 з.п. ф-лы, 7 ил.
