US 2004/159238 A1, 19.08.2004. RU 2117514 C1, 20.08.1998. US 4925466 А, 15.05.1990.
Имя заявителя:
АТЛАС КОПКО ЭРПАУЭР, НАМЛОЗЕ ВЕННОТСХАП (BE)
Изобретатели:
ПАУЭЛС Барт Хьюберт Эдит (BE) ВАН ЭШЕЛПУЛ Люк Герард Людовик Мария (BE)
Патентообладатели:
АТЛАС КОПКО ЭРПАУЭР, НАМЛОЗЕ ВЕННОТСХАП (BE)
Приоритетные данные:
10.02.2006 BE 2006/0086
Реферат

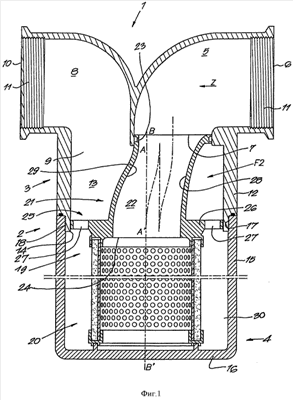

Изобретение предназначено для очистки текучих сред. Проточное устройство состоит из корпуса (2), который состоит из головки (3) с крюкообразным впускным каналом (5), имеющим вход (6) и выход (7), и выпускным каналом (8) с входом (9) и выходом (10); и емкости (4), установленной на головке (3) и снабженной сменным картриджем, состоящим из трубчатого активного проточного элемента (20), в емкости (4) вокруг активного проточного элемента (20) образована полость (30), соединенная с выпускным каналом (8), и крышки (21), ограничивающей проточный канал (22) с впускным отверстием (23) с одной стороны, которое соединено с выходом (7) впускного канала (5) головки (3) и направлено в основном поперечно осевому направлению проточного элемента (20), и выпускным отверстием (24) с другой стороны, которое соединено с внутренней полостью активного проточного элемента (20). Впускное отверстие (23) проточного канала (22) крышки (21) расположено эксцентрично относительно оси (В-В') проточного элемента (20). Выпускное отверстие (24) проточного канала (22) расположено по центру. Проточный канал (22) в крышке (21) имеет изменяющееся проточное сечение в направлении от впускного отверстия (23) к выпускному отверстию (24), сначала уменьшающееся вдоль длины, а затем увеличивающееся вплоть до выпускного отверстия (24). Технический результат - повышение эффективности очистки. 2 н. и 8 з.п. ф-лы, 6 ил.
