| УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА |  |
Номер публикации патента: 2174429 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B01D046/42 | | Аналоги изобретения: | SU 741914 A, 27.06.1980. SU 897262 A, 18.01.1982. DE 2542300 A1, 24.03.1977. AT 365474 A, 25.01.1982. |
| Имя заявителя: | Всероссийский научно-исследовательский институт по организации, экономике и технологии материально-технического снабжения агропромышленного комплекса | | Изобретатели: | Буробин В.Н.
Горбалетов А.Ю. | | Патентообладатели: | Всероссийский научно-исследовательский институт по организации, экономике и технологии материально-технического снабжения агропромышленного комплекса |
Реферат | |

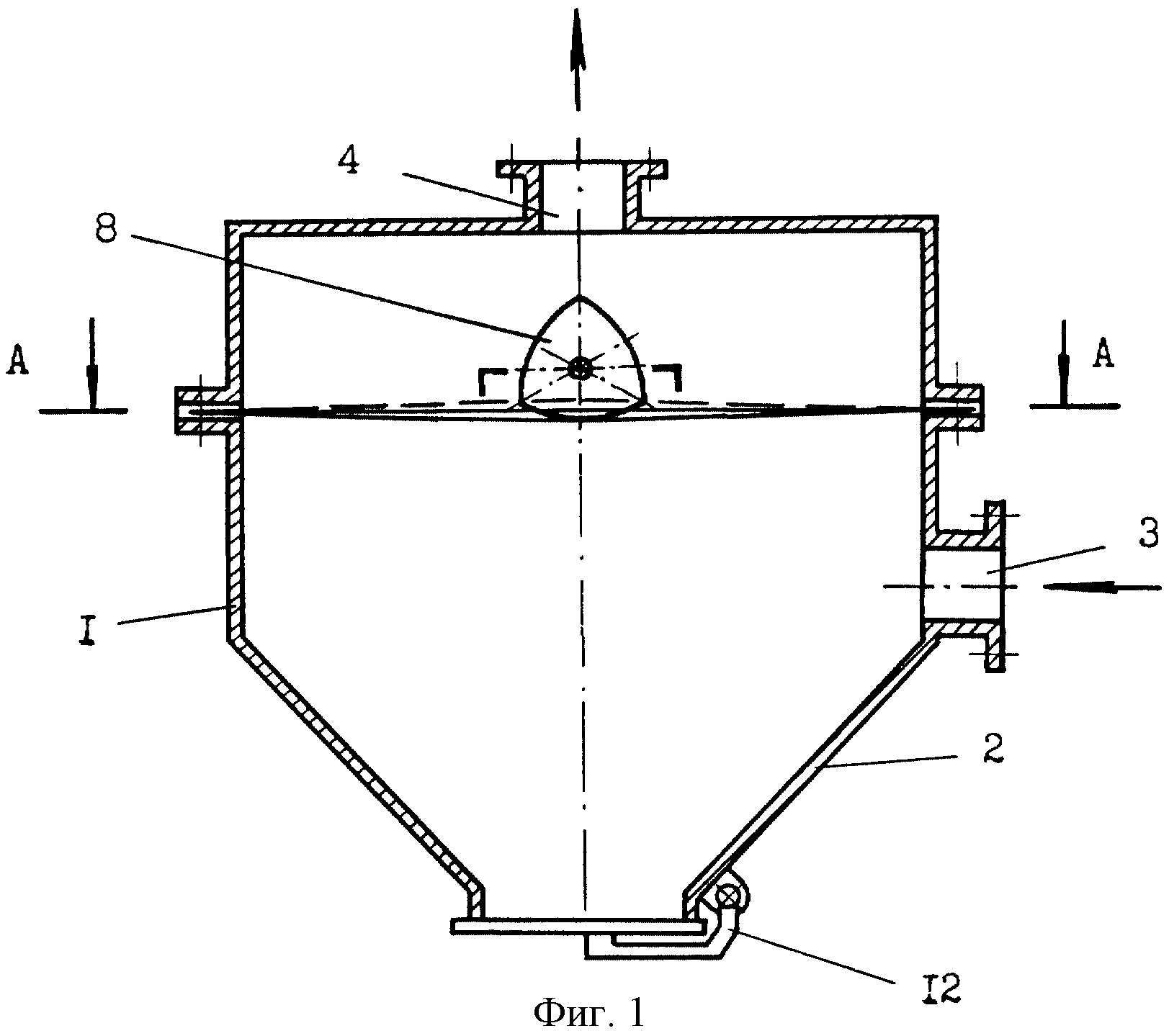

Изобретение предназначено для очистки воздуха и относится, в частности, к устройствам для очистки от пылевидных частиц транспортирующего воздуха пневмотранспортирующих установок. Устройство содержит корпус с бункером, патрубки для входа загрязненного и выхода очищенного воздуха, фильтрующего элемента и механизма его регенерации, который размещен на фильтрующем элементе и выполнен в виде закрепленного на приводном валу шнека. Фильтрующий элемент выполнен в виде параллельно натянутых струн. Шнек выполнен с профилем его проекции на перпендикулярную валу плоскость в форме равностороннего криволинейного треугольника с выпуклыми сторонами. Вал с закрепленным на нем шнеком соединен с приводом его вращения посредством одноступенчатого планетарного редуктора. Редуктор содержит эксцентриковое водило, установленный с возможностью вращения на водиле сателлит и кинематически связанное с сателлитом зубчатое колесо с внутренним зацеплением, закрепленное неподвижно в корпусе редуктора. При этом вал шнека выполнен полым, размещен на эксцентриковом водиле 9 редуктора и жестко соединен с сателлитом. В устройстве обеспечивается высокая эффективность очистки. 3 ил.
|
