GB 2177951 А, 04.02.1987. WO 03029739 А2,10.04.2003. US 5062955 А, 05.11.1991. SU 735156 A3, 15.05.1980. US 6958107 В1, 25.10.2005. UA 73730 С2, 15.09.2005.

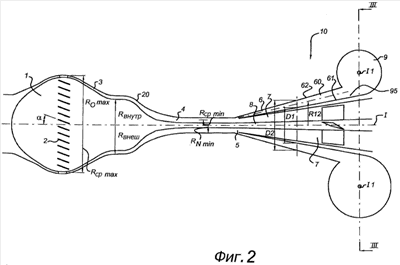

Настоящее изобретение относится к циклонному сепаратору, предназначенному для генерирования вихревого потока, завихряющегося вокруг центральной оси (I) циклонного сепаратора и одновременно перемещающегося поступательно через область входа сходящегося потока и горловинный участок к области выхода расходящегося потока. При этом горловинный участок (4) расположен между областью входа сходящегося потока и областью выхода расходящегося потока. Область выхода расходящегося потока включает в себя выходные каналы (6, 7), из которых внутренний первый выходной канал (7) предназначен для компонентов потока, обедненного конденсатами, и наружный второй выходной канал (6) предназначен для компонентов потока, обогащенного конденсатами. Циклонный сепаратор включает в себя, по меньшей мере, один спиральный диффузор (9, 9'), соединенный с одним из выходных каналов (6, 7), причем, по меньшей мере, один спиральный диффузор (9, 9') включает в себя спиральный выходной канал (90, 90') со спиральной осью (I1), образующей по существу спираль вокруг центральной оси (I). Выходной канал (90, 90') включает в себя камеру 95 завихрения для преобразования осевого импульса вихревого потока относительно центральной оси (I) в тангенциальный импульс относительно спиральной оси (I1). При этом сепаратор характеризуется тем, что поперечное сечение спирального выходного канала (90, 90') возрастает от минимального поперечного сечения до максимального поперечного сечения, при этом максимальное поперечное сечение спирального канала (90, 90') содержит переход к минимальному поперечному сечению спирального канала (90, 90'). Предлагаемое изобретение предоставляет более эффективный циклонный сепаратор. 13 з.п. ф-лы, 11 ил.
