| СПОСОБ ЦЕНТРОБЕЖНОЙ ОЧИСТКИ ГАЗОВ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ |  |
Номер публикации патента: 2174860 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B01D045/14 | | Аналоги изобретения: | SU 117657 А, 21.02.1959. RU 2109550 С1, 27.04.1998. SU 153168 А, 29.06.1963. SU 286483 А, 08.01.1971. ЕР 0087205 А1, 31.08.1983. ЕР 0227089 А2, 01.07.1987. DТ 2406895 А1, 15.05.1975. |
| Имя заявителя: | Российский федеральный ядерный центр-Всероссийский научно-исследовательский институт экспериментальной физики | | Изобретатели: | Горбенко Д.В.
Карпенко С.И.
Кушнир Е.А.
Герасимов Ю.Т.
Морев А.И.
Головкин К.К.
Басков В.М.
Алферов В.И.
Дядченко Г.Е.
Киселев А.Ф.
Курячий А.П.
Дмитриев Л.М.
Казаков А.В.
Русьянов Д.А. | | Патентообладатели: | Российский федеральный ядерный центр-Всероссийский научно-исследовательский институт экспериментальной физики
ООО "Конструкционные покрытия ЛТД" |
Реферат | |

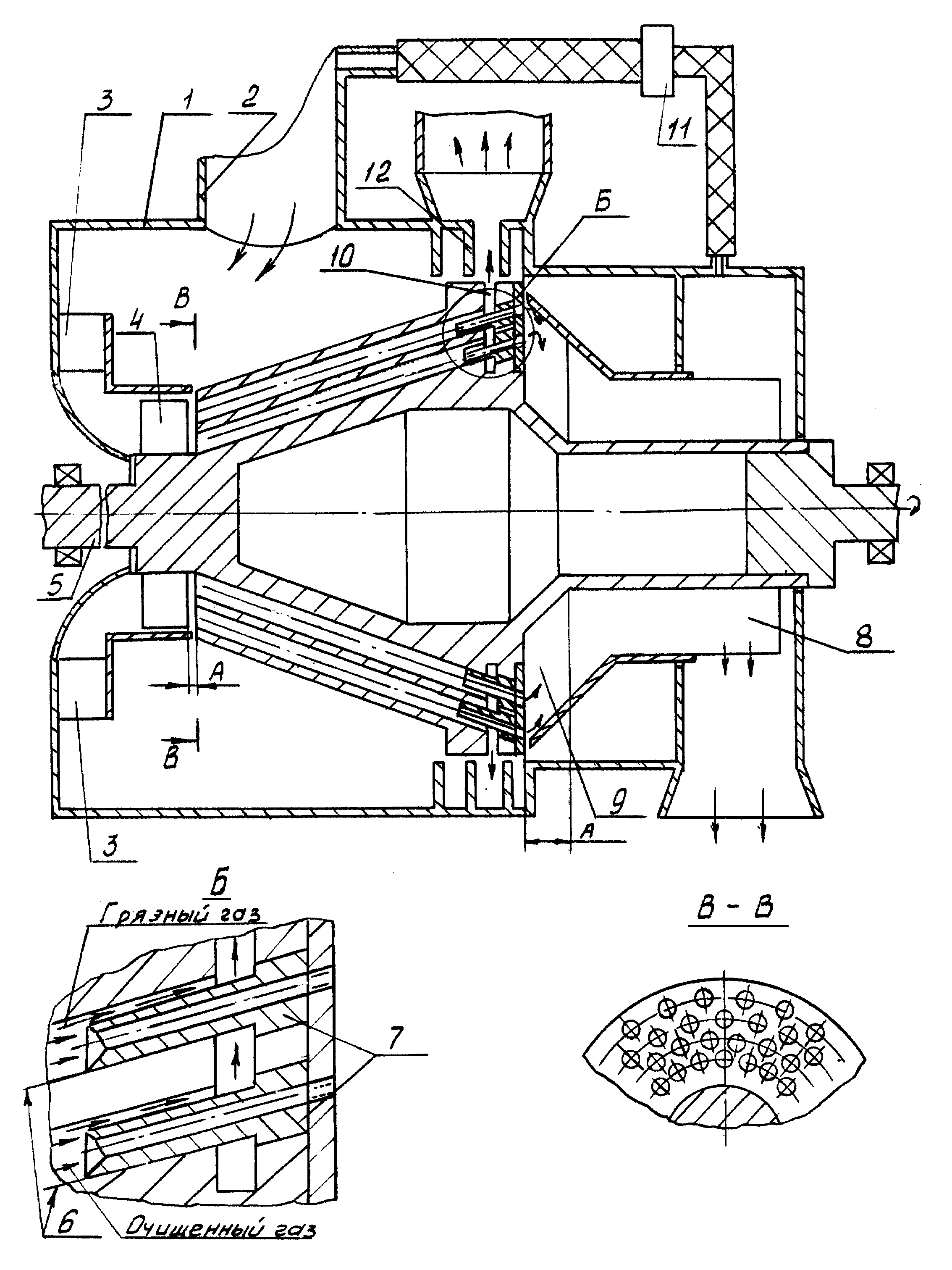

Изобретение предназначено для очистки газов от твердых частиц. В способе центробежной очистки газа очищаемый поток газа подают во входной патрубок, после чего направляют во множество цилиндрических каналов, выполненных в роторе, оси которых расположены в плоскостях, проходящих через ось вращения ротора под углом к оси, определенным из условия безградиентного по давлению течения газа в канале, обусловленного равенством газодинамического трения и направленной вдоль канала составляющей центробежной силы, со скоростью, не превышающей скорости, определенной из равенства времени перемещения твердых частиц очищаемого газа по каналам под действием центробежной силы поперек потока и времени прохождения частиц газа по длине канала, разделенные в каналах ротора грязную и очищенную фракции разводят на два потока с помощью элементов, связанных с каналами и выходными устройствами очищенной и грязной фракций газа. Устройство представляет собой входной блок, включающий патрубок для входа очищаемого газа, направляющие лопатки, размещенные на корпусе, и входные лопатки, установленные на роторе с зазором постоянной величины к его торцевой поверхности со стороны его меньшего диаметра, поверхности осаждения, выполненные в виде цилиндрических каналов в роторе. Условия выбора угла, диаметра и длин каналов описаны в способе. Узел вывода выполнен в виде разделительных втулок с лысками, установленных в каналах на выходе газа, канал, образованный лысками, сообщен с полостью, выполненной в роторе на выходе грязного газа, а внутренний канал втулок сообщен с полостью вывода очищенного газа, в которой размещены лопатки, причем отношение длин внутреннего канала втулок и каналов, образованных лысками, и их гидравлические диаметры выбраны из условия гашения возмущений, возникающих при выходе грязной и очищенной фракций газа. Полость вывода очищенного газа представляет собой сужающийся канал, сужение которого направлено от торца ротора большего диаметра к оси, а радиальные лопатки размещены на роторе со стороны его большего диаметра. Устройство снабжено регулировочным блоком, представляющим собой трубопровод с заслонкой, который сообщен с входным патрубком очищаемого газа, с одной стороны, и выходным патрубком очищенного газа - с другой. Элемент вывода грязного газа выполнен в виде трехполостной улитки, одна из крайних полостей сообщена с патрубком входа очищаемого газа, а другая крайняя - с полостью вывода чистого газа. Разделительные втулки установлены с возможностью поворота. Изобретение обеспечивает высокую степень очистки газа от твердых частиц субмикронного размера. 2 с. и 6 з.п. ф-лы, 1 ил.
|
