RU 2157344 С2, 10.10.2000. RU 2157273 С2, 10.10.2000. RU 2375100 С2, 10.12.2009. RU 2320393 C1, 27.03.2008. US 3898150 A, 05.08.1975.
Имя заявителя:
Иткин Герман Евсеевич (RU)
Изобретатели:
Иткин Герман Евсеевич (RU)
Патентообладатели:
Иткин Герман Евсеевич (RU)
Реферат

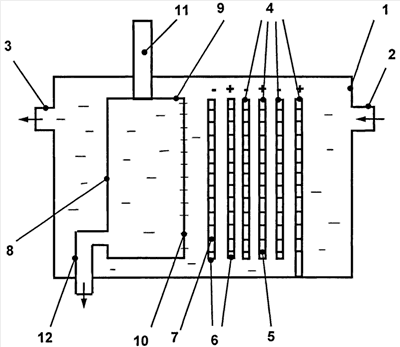

Изобретение относится к области очистки воды от различного вида загрязнений и может быть использовано при очистке питьевой воды, а также промышленных и бытовых сточных вод. Устройство включает камеру для очищаемой воды 1, содержащую средство для подвода в камеру очищаемой воды 2 и расположенные в камере последовательно один за другим в направлении движения воды, по меньшей мере, два фильтрующих пластинчатых элемента 4 с фильтрующими отверстиями, установленные с обеспечением прохода через них очищаемой воды. Пластинчатые элементы примыкают к внутренней боковой поверхности камеры, имеют высоту, меньшую высоты камеры, и установлены с образованием прохода для воды в верхней части камеры над их верхними торцами. Камера также содержит расположенную в направлении движения воды после пластинчатых элементов емкость для очищенной воды 8, поверхность которой отделяет ее объем от объема камеры, и расположенный в направлении движения воды после емкости выпускной патрубок 3. Высота емкости меньше высоты камеры, ее передняя поверхность имеет фильтрующие отверстия 10, при этом емкость установлена с образованием проходов для воды в верхней части камеры над верхней поверхностью и в нижней части камеры под нижней поверхностью емкости. Устройство снабжено средством для отвода очищенной воды 12 из камеры, которое выполнено в виде выведенного из камеры трубопровода, соединенного с емкостью. Технический результат заключается в упрощении конструкции устройства при сохранении эффективной очистки воды. 3 з.п. ф-лы, 1 ил.
