| ЛЕНТОЧНЫЙ ПРЕСС - ФИЛЬТР ДЛЯ ОБЕЗВОЖИВАНИЯ ШЛАМА И ИЛА |  |
Номер публикации патента: 2161525 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B01D033/048 | | Аналоги изобретения: | SU 1028347 A, 15.07.1983. RU 2104743 C1, 20.02.1998. DE 4426858 A1, 29.06.1995. WO 96/11734 A1, 25.04.1996. |
| Имя заявителя: | Потехин Борис Николаевич | | Изобретатели: | Потехин Б.Н. | | Патентообладатели: | Потехин Борис Николаевич |
Реферат | |

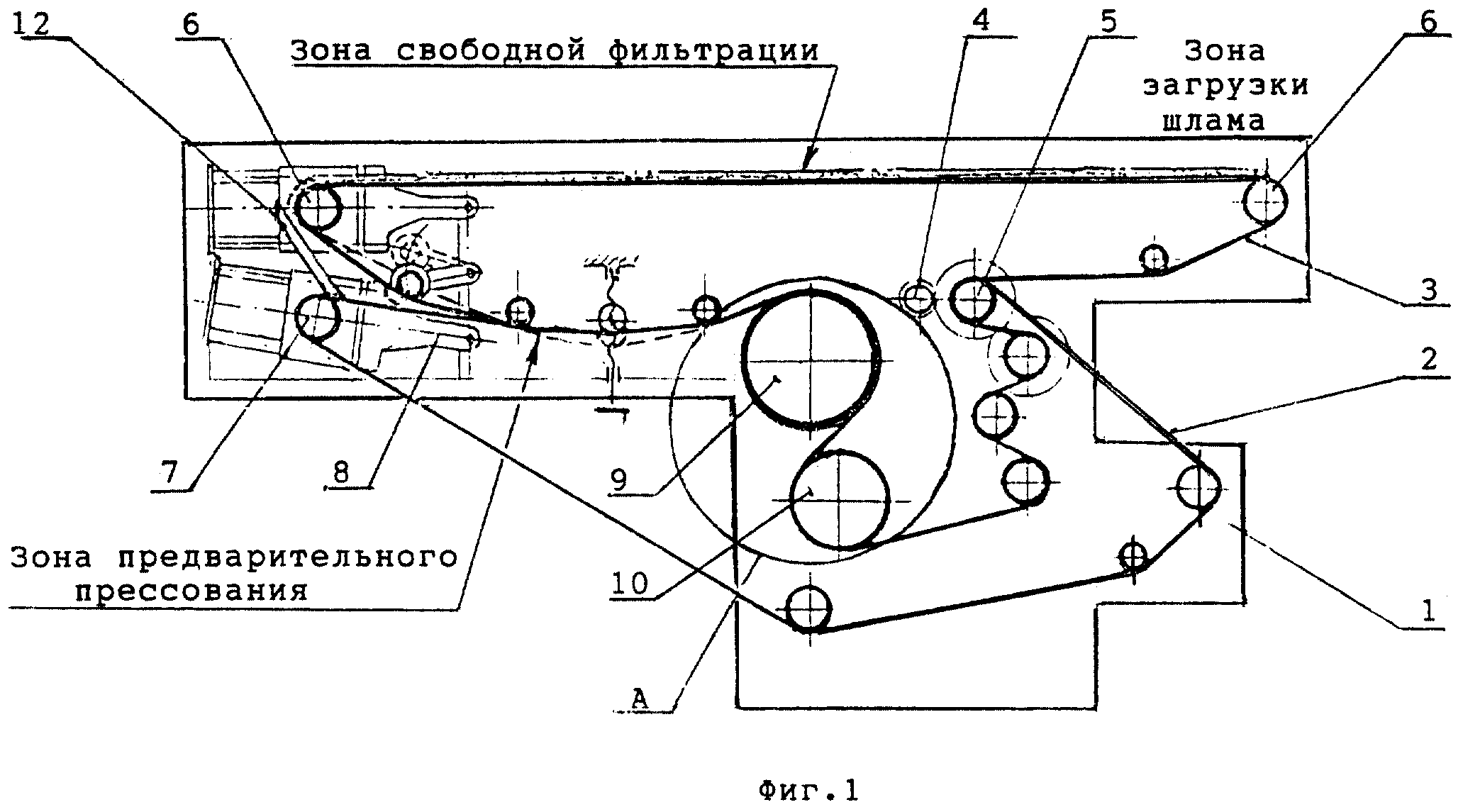

Изобретение предназначено для очистки сточных вод от шлама и ила, накопленных при эксплуатации бытовых и промышленных предприятий. Пресс-фильтр содержит несущий каркас, в котором смонтировано множество валов различного типоразмера. Между валами пропущены два бесконечных ленточных сита нижнего и верхнего расположения. Вращение валов осуществляется посредством приводного вала и двух ведущих валов, снабженных механическим приводом. Натяжение ленточных сит осуществляется промежуточными валами, размещенными в подвижных опорах посредством гидропривода. Ленточные сита совмещаются и обкатываются несколькими валами в зоне предварительного прессования без обжатия, а затем по ходу перемещения обжимают валы в зоне пониженного давления. Зона высоких давлений прессования шлама распространяется на остальные обжимные валы. Максимальные давления прессования определятся на ведущих валах. Обжимные валы имеют глобоидную форму наружной поверхности с вогнутостью до 5 мм. Причем первый вал выполнен со сквозной наружной поверхностью, составленной из 12 - 18 металлических стержней произвольного профиля, изогнутых от середины вала к торцам, по типу шевронного зубчатого колеса. Шевронное расположение стержней направляет сдвиг шлама к середине ленточного сита и одновременно препятствует сбегу ленточных сит вдоль вала. На втором обжимном глобоидном валу происходит обратное перераспределение слоя шлама под усилием равномерного сжатия шлама ленточными ситами на гладкой поверхности вала. Происходит постоянный процесс шевеления жидкого шлама, размещенного между ленточными ситами, с интенсивным выделением воды и ее отжатием через сита на валах. Изобретение обеспечивает повышение эффективности отжатия воды из шлама. 4 ил.
|
