ЕР 1306118 A1, 02.05.2003. DE 19803083 A1, 29.07.1999. US 3637079 A, 25.01.1972. US 4089781 A, 16.05.1978. SU 1813513 A1, 07.05.1993. SU 1047379 A3, 07.10.1983. DE 7725489 U1, 11.05.1978.
Имя заявителя:
ДЮРР ЭКОКЛИН ГМБХ (DE)
Изобретатели:
КЭСКЕ Эгон (DE)
Патентообладатели:
ДЮРР ЭКОКЛИН ГМБХ (DE)
Приоритетные данные:
09.03.2006 DE 102006010843.4
Реферат

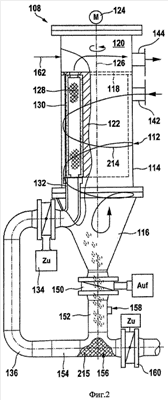

Изобретение относится к фильтрующему устройству для фильтрации содержащей твердые вещества текучей среды. Фильтрующее устройство включает в себя фильтр (108) обратной промывки и промывочный трубопровод (136), через который подаваемая противотоком во время фазы обратной промывки текучая среда может быть подана из фильтра (108) обратной промывки в устройство последующей обработки. Фильтр (108) имеет выпуск грубых загрязнений, который соединен с промывочным трубопроводом (136). Выгрузка грубых загрязнений из фильтра (108) в промывочный трубопровод (136) осуществляется при нахождении фильтра обратной промывки в фазе фильтрации. Грубые загрязнения (215), попавшие в промывочный трубопровод (136) через выпуск грубых загрязнений во время фазы обратной промывки, могут быть поданы в устройство последующей обработки вместе с подаваемой противотоком текучей средой. Выпуск грубых загрязнений выполнен с возможностью перекрытия посредством клапана (150) грубых загрязнений при нахождении фильтра (108) в фазе обратной промывки. Технический результат: упрощение удаления загрязнений из фильтра обратной промывки, создание простого и эффективного способа транспортирования загрязнений к устройству последующей обработки без необходимости подвода для этого дополнительной текучей среды. 2 н. и 11 з.п. ф-лы, 7 ил.
