Номер публикации патента: 2371235

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2007130500/15
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B01D029/07
Аналоги изобретения: RU 2035202 C1, 20.05.1995. SU 1766455 A1, 07.10.1992. ПОВАРОВ А.И. Гидроциклоны. - М.: Государственное научно-техническое издательство литературы по горному делу, 1961, с.5-20. EP 0713720 A1, 29.05.1996.

Имя заявителя: ООО "Волгоградская машиностроительная компания "ВгТЗ" (RU)
Изобретатели: Григорьев Юрий Павлович (RU)
Крыхтин Юрий Иванович (RU)
Патентообладатели: ООО "Волгоградская машиностроительная компания "ВгТЗ" (RU)

Реферат

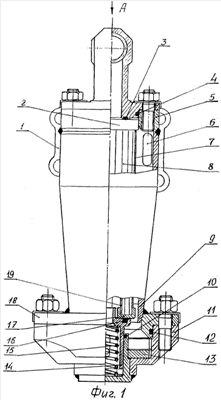

Изобретение относится к машиностроению и предназначено для использования в гидравлических системах управления и смазки, в частности, транспортных средств. Двухступенчатый фильтр содержит корпус 9 с тангенциальным щелеобразным входом 6, циклонным устройством, фланцем 1 для крепления и фланцем 18 для соединения с бункером, бункером 11 с магнитным устройством 13 для сбора осадка, выходной патрубок 21, фильтрующий элемент 8, причем входной поток жидкости формируется в циклонном устройстве корпуса 9 по касательной и под углом к продольной оси корпуса 9 в сторону бункера 11, по центру размещается полнопоточный цилиндрический сетчатый фильтрующий элемент 8 с гофрированной шторой, внутренней цилиндрической трубкой 19 с отверстиями и опорными втулками 2, 17, уплотненный по торцам и поджимаемый со стороны бункера пружиной 15, расположенной в подвижном в осевом направлении стакане 14 с уплотнением 10 в корпусе бункера. Вокруг фильтрующего элемента 8 расположена юбка 7 с входными пазами для формирования потока масла, а через пазы юбки 7 и наружную поверхность фильтрующего элемента 8 проходит поток масла из циклонного устройства внутрь фильтра. Изобретение позволяет повысить эффективность и надежность очистки масла. 2 ил.
