RU 2058802 C1, 27.04.1996. SU 1031458 A, 30.07.1983. SU 1274724 A1, 07.12.1986. RU 2007126204 A, 20.01.2009. US 5298160 A, 29.03.1994.
Имя заявителя:
Васильев Александр Алексеевич (RU)
Изобретатели:
Васильев Александр Алексеевич (RU) Васильев Иван Александрович (RU)
Патентообладатели:
Васильев Александр Алексеевич (RU)
Реферат

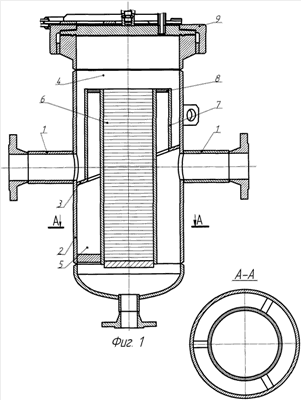

Изобретение относится к устройствам для очистки нейтральных и агрессивных жидкостей от механических примесей фильтрованием, в частности к патронным фильтрам, и может быть использовано для микрофильтрации во всех отраслях промышленности. Патронный фильтр содержит корпус, разделенный трубной доской на верхнюю и нижнюю камеры, фильтрующие патроны, защитные футляры, закрепленные в трубной доске и установленные вертикально. Защитные футляры расположены в верхней камере и выполнены из герметичного материала с открытыми верхними и нижними концами. Фильтрующие патроны прикреплены открытыми концами к верхним концам защитных футляров с помощью герметичных шайб, а закрытыми концами прикреплены к нижней части нижней камеры. По второму варианту фильтрующий патрон содержит коаксиально расположенный полый цилиндр, соединенный ребрами жесткости с внутренней поверхностью фильтрующего патрона. Цилиндр снабжен разъемным наконечником, соединяющим его внутреннюю поверхность с наружной поверхностью корпуса, место расположения которого совпадает с верхним концом фильтрующего патрона, прикрепленного к верхнему концу футляра с помощью герметичных шайб. Технический результат: повышение эффективности работы фильтра за счет увеличения рабочей поверхности фильтрующих элементов при сохранении гидродинамического эффекта. 2 н.п. ф-лы, 4 ил.
