| МОДУЛЬ ТОНКОСЛОЙНОГО ОТСТОЙНИКА |  |
Номер публикации патента: 2171703 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B01D021/02 | | Аналоги изобретения: | GB 1309765 A, 24.03.1971. SU 963538 A, 04.02.1983. SU 822858 A, 23.04.1981. SU 1072874 A, 15.02.1984. SU 1397060 A1, 23.05.1988. GB 1344064 A, 01.07.1970. JP 57-30521 A, 29.06.1982. CS 244360 A, 17.07.1986. |
| Имя заявителя: | Межотраслевой научно-исследовательский институт экологии топливно-энергетического комплекса | | Изобретатели: | Боринских И.И.
Закиров Д.Г.
Валеев Р.Р.
Закиров Д.Д. | | Патентообладатели: | Межотраслевой научно-исследовательский институт экологии топливно-энергетического комплекса |
Реферат | |

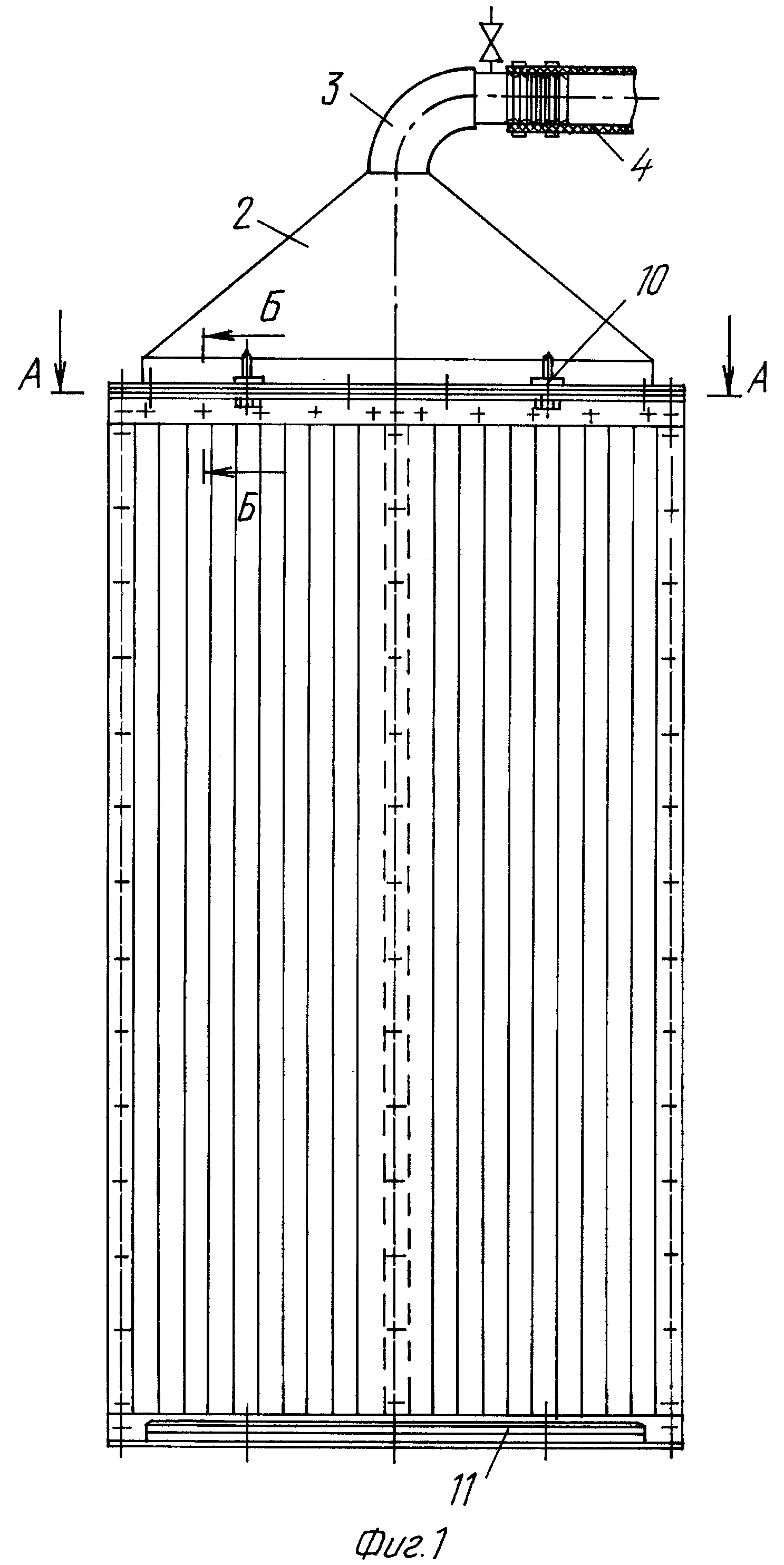

Изобретение относится к области разделения жидких неоднородных систем и может быть использовано в различных отраслях промышленности, жилищно-коммунальном хозяйстве, в частности при очистке сточных вод от взвешенных веществ в подземных условиях. В модуле тонкослойного отстойника разделительные пластины выполнены с продольными ребрами и размещены в двух блоках. В каждом блоке продольные ребра пластин направлены в сторону центра модуля. К крайним пластинам вплотную установлены аналогичные пластины с направлением продольных ребер в противоположную от центра сторону. Пластины в блоках установлены с шагом t, равным диаметру трубок, размещенных рядами по краям и в середине пролета пластин. В верхней части все ряды трубок и пластины стянуты между собой посредством шпилек и траверс, а в нижней части - только крайние ряды. Одна из верхних траверс снабжена двумя рым-болтами, обеспечивающими свободную подвеску модуля с заданным углом наклона пластин относительно горизонта. Технический результат состоит в повышении эффективности очистки воды. 7 ил.
|
