УСТРОЙСТВО ДЛЯ МОЙКИ И СЕПАРАЦИИ ПЕНЫ

Номер публикации патента: 2182837

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000124501/12		Получить полное описание патента

Реферат

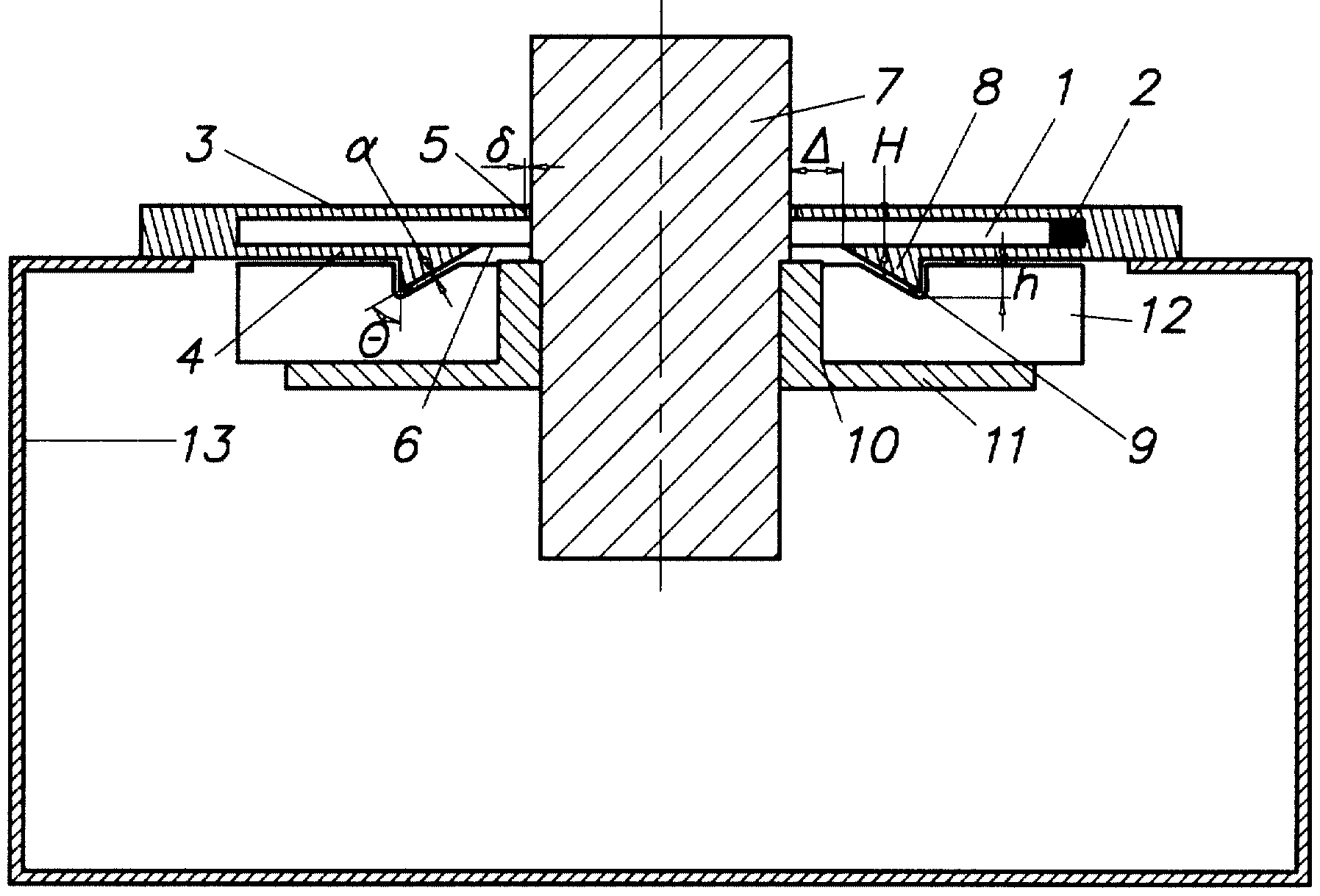

Изобретение относится к устройствам для разрушения пены и может быть использовано в микробиологической, химической, нефтехимической, пищевой и других отраслях промышленности. Устройство включает камеру с внутренней полостью и каналом, закрепленную неподвижно, и крыльчатку, расположенную под камерой. Нижняя часть камеры имеет осесимметричное валу конусное отверстие и выступ с острой кромкой, обращенный в сторону крыльчатки. Крыльчатка выполнена в виде диска, закрепленного на валу, на диске установлены лопатки, которые имеют вырез, повторяющий форму выступа нижней части камеры, и расположенные с зазором относительно выступа. Камера выполнена вихревой с тангенциальным каналом. Зазор между валом и верхней торцевой стенкой камеры в несколько раз меньше высоты внутренней полости камеры. Ширина кольцевого зазора между валом и нижней частью камеры превышает высоту внутренней полости камеры. Выступ образован коническим соплом, угол при кромке выступа меньше или равен 90o. Устройство просто в эксплуатации, обслуживании, эффективно предотвращает выход пены из емкости и имеет двойное назначение: кроме сепарации пены его используют после завершения процесса для мойки внутренних частей аппарата, в котором осуществлялся процесс. Это все приводит к уменьшению количества необходимых узлов в составе технологического аппарата, повышению его надежности и облегчению обслуживания. 4 з.п. ф-лы, 1 ил.
