ДЕФЛЕГМАТОР БРАЖНОЙ КОЛОННЫ

Номер публикации патента: 2465030

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011127578/05
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B01D003/04   B01D003/32
Аналоги изобретения: RU 2332246 C1, 27.08.2008. SU 1792720 A1, 07.02.1993. SU 440536 A, 14.02.1975. SU 70710 A, 12.02.1962. US 7588666 B2, 15.09.2009. US 7462262 B2, 09.12.2008.

Имя заявителя: Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Сибирский государственный технологический университет" (RU)
Изобретатели: Войнов Николай Александрович (RU)
Ледник Сергей Александрович (RU)
Жукова Ольга Петровна (RU)
Плеханов Юрий Валерьевич (RU)
Патентообладатели: Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Сибирский государственный технологический университет" (RU)

Реферат

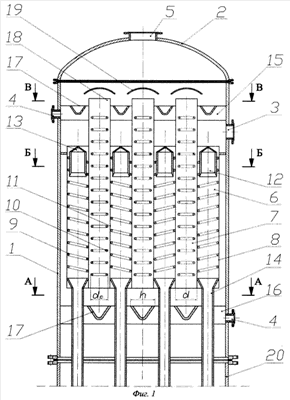

Изобретение относится к тепломассообменным аппаратам для проведения процессов ректификации в бражной колонне и может быть использовано в укрепляющих ректификационных колоннах в химической, нефтеперерабатывающей и других отраслях промышленности. Дефлегматор состоит из корпуса со штуцерами, контактных труб, выполненных из гофрированных листов с наклонным рифлением круглого профиля радиусом, равным радиусу контактных труб, снабженных винтовыми спиралями и профилированными буртиками, размещенными с наружной стороны вогнутых наклонных рифлений на всю длину листов, а также газовыми патрубками с заглушками в качестве распределителя жидкости и патрубками для отвода теплоносителя, размещенными последовательными рядами по осям контактных труб, перпендикулярным поверхности листов. Корпус снабжен верхней и нижней камерами для сбора конденсата, которые соединены с желобами, установленными в нижней части под торцами контактных труб между патрубками для отвода теплоносителя, а в верхней части - над газовыми патрубками, причем верхние торцы листов, образующих полость контактных труб для прохода пара, размещены над верхней камерой для сбора конденсата. Технический результат - увеличение производительности колонны. 2 з.п. ф-лы, 4 ил.
