SU 169061 A, 26.04.1965. RU 2131319 C1, 10.06.1999. RU 2200610 C2, 20.03.2003. RU 2074765 C1, 10.03.1997. US 5120474 A, 09.06.1992. EP 2062629 A1, 27.05.2009. US 2007/0227595 A1, 04.10.2007.
Имя заявителя:
Общество с ограниченной ответственностью "Инженерно-внедренческий центр "ИНЖЕХИМ" (RU)
Общество с ограниченной ответственностью "Инженерно-внедренческий центр "ИНЖЕХИМ" (RU)
Реферат

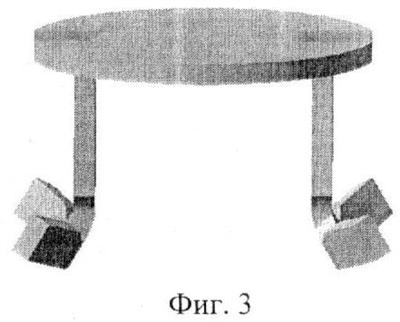

Изобретение относится к конструкциям контактных устройств для ректификационных и абсорбционных аппаратов. Контактный элемент клапанной тарелки включает клапан с двумя вертикально направленными ножками, которые снабжены ограничителями подъема. Ограничители подъема выполнены в виде симметричных лапок. В зоне соединения лапок с ножками, в углах сгиба, поперечное соединение лапок и ножек уменьшено на 1/4 их ширины, а длина лапок L в развернутом виде составляет (0,7÷0,8)·D, где D - диаметр или ширина отверстия на полотне тарелки. Лапки ножек изогнуты в горизонтальной плоскости на угол 110-120° между лапками. При этом на одной из ножек лапки изогнуты к центру клапана, а на другой - от центра. Способ монтажа контактного элемента включает введение контактного элемента в отверстие полотна тарелки. После введения в отверстие полотна тарелки лапки ножки, изогнутые к центру клапана, изгибают в горизонтальной плоскости в направлении от центра с углом 110-120° между лапками. Высоту подъема клапана регулируют длиной ножек путем изгиба лапок в вертикальной плоскости на угол до 90°. Технический результат: уменьшение трудоемкости и улучшение качества монтажа контактного элемента в полотно тарелки с обеспечением устойчивой ее работы. 2 н.п. ф-лы, 4 ил.
