RU 2081657 C1, 20.06.1997. SU 856478 A, 25.08.1981. SU 611631 A, 23.05.1978. SU 1005809 A, 23.03.1983. SU 1121019 A, 30.10.1984. WO 9638213 A1, 05.12.1996. GB 1070777 A, 01.06.1967.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Омский государственный технический университет" (RU)
Государственное образовательное учреждение высшего профессионального образования "Омский государственный технический университет" (RU)
Реферат

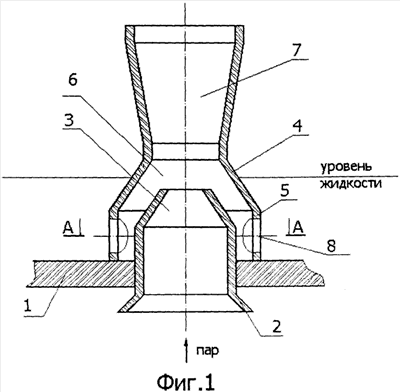

Изобретение относится к тепло-массообменным аппаратам для разделения в системах газ (пар) - жидкость. Тарелка содержит полотно 1 с отверстиями перфорации и размещенными в них цилиндрическими патрубками 2. Верхние части патрубков 2, выступающие над полотном тарелки, выполнены в виде усеченных конусов 3 и соосно размещены внутри насадков 4. Насадки выполнены переменным сечением с чередующимися внутри в направлении от полотна тарелки кверху цилиндрическими 5, конфузорными 6 и диффузорными 7 участками. Нижний цилиндрический участок 5 снабжен боковыми прорезями 8. Смежные насадки 4 на выходе соединены поворотным коленом с продольным вырезом по образующей на участке, обращенном в сторону полотна тарелки. Технический результат заключается в повышении эффективности работы и увеличении пропускной способности тарелки за счет прямоточного движения с высокой скоростью паровой и диспергированной жидкой фаз, наличием в движущихся и притормаживаемом потоках значительного количества мелких капель жидкой фазы, способствующих увеличению поверхности контакта фаз и интенсифицирующих процессы тепло-массообмена в аппарате. 1 з.п. ф-лы, 2 ил.
