СПОСОБ УПРАВЛЕНИЯ СЛОЖНОЙ РЕКТИФИКАЦИОННОЙ УСТАНОВКОЙ В НЕФТЕПЕРЕРАБОТКЕ

Номер публикации патента: 2163826

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99107617/12		Получить полное описание патента

Реферат

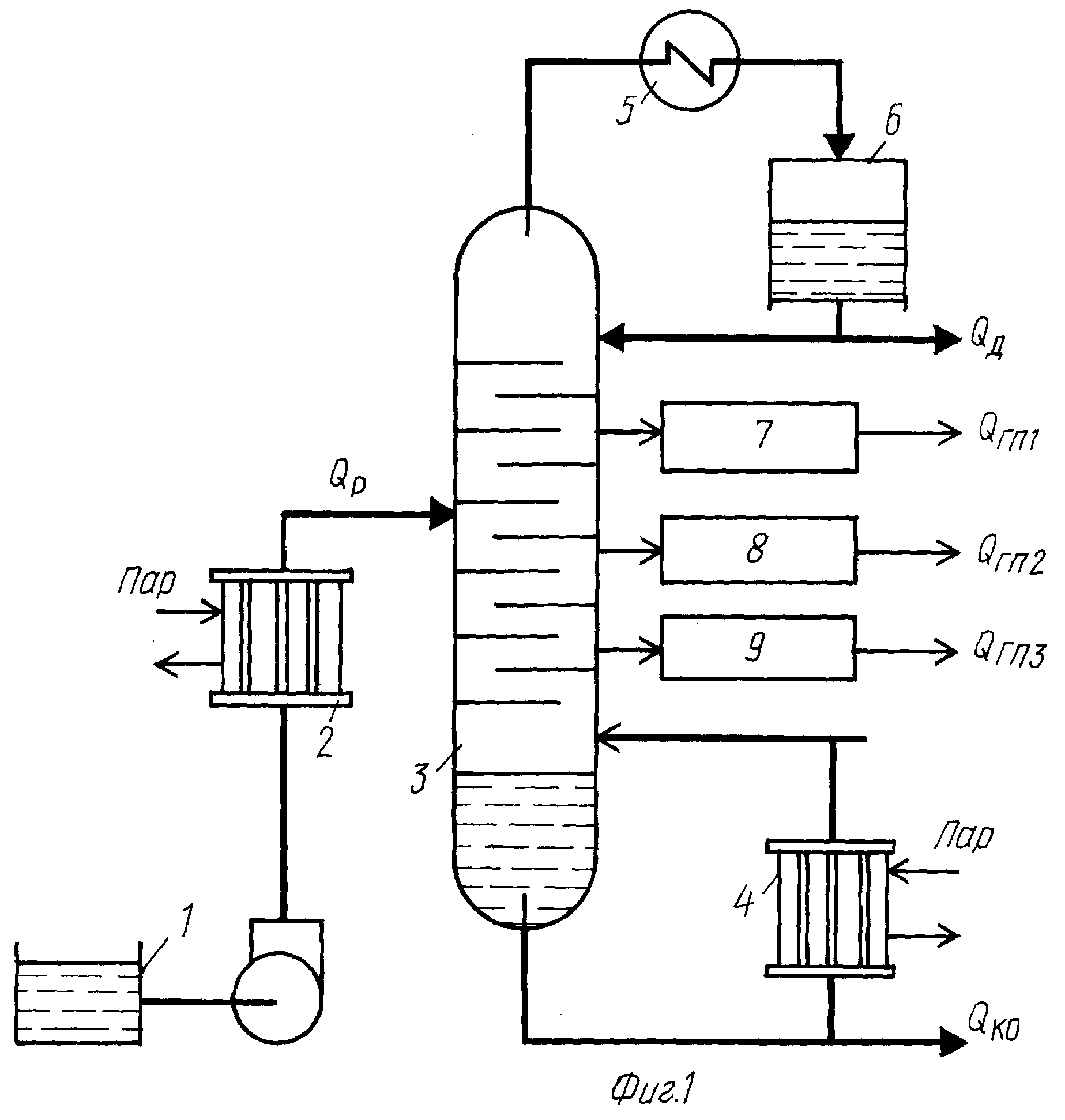

Изобретение относится к управлению процессом ректификации в нефтепереработке. Установка включает емкость исходной смеси, теплообменник, ректификационную колонну, кипятильник, конденсатор, флегмовую емкость, регулятор расхода исходного материала, регулятор уровня флегмовой емкости по дистилляту, причем в каждой из стрипинговой емкости, флегмовой емкости и ректификационной колонны для измерения и регулирования общего расхода, поступающего в колонну, расхода дистиллята из флегмовой емкости, расхода готового продукта в стрипинговых емкостях и расхода кубового остатка используют в качестве расходомеров насосные установки, для чего при пуске в работу ректификационной установки, стрипинговых и флегмовых емкостей снимают рабочие характеристики насосов по мощности и развиваемому напору в зависимости от расхода, определяют по каждой насосной установке расходные коэффициенты путем вычитания из результата деления мощности, действующей на валу насоса на развиваемое им давление, результата деления мощности на развиваемое им давление при закрытой задвижке на выходе из насоса в начале рабочей характеристики. По вычисленным коэффициентам строят расходную характеристику, находят ее математическое описание. Задают значение расхода для ректификационной колонны в целом и измеряют действующее значение расхода и, если оно не равно заданному, то подают сигнал на регулируемый клапан для изменения расхода в такую сторону и до тех пор, пока действующий расход не будет равен заданному. Измеряют и регулируют уровень во флегмовой емкости и расход дистиллята из нее до тех пор и в такую сторону, пока расход дистиллята не будет равен заданному; измеряют расход сырья, поступающего из колонны в каждую стрипинговую емкость, путем дифференцирования значения динамического уровня в стрипинговой емкости; регулируют уровень жидкости в каждой стрипинговой емкости путем откачки готового продукта с помощью насосной установки и измерения его расхода и определяют расход перетока из ректификационной колонны в стрипинговую емкость. Поддерживают этот расход перетока постоянным путем регулирования его значения клапаном, находящимся на линии перетока между стрипинговой емкостью и колонной, причем регулирование производят последовательно и продолжают до тех пор, пока величина перетока не станет равной заданному значению, регулируют уровень кубового остатка в ректификационной колонне и измеряют его расход, одновременно в ректификационной колонне поддерживают материальный баланс, при котором суммируют расход дистиллята по флегмовой емкости, расходы готового продукта по стрипинговым емкостям, расход кубового остатка и полученное значение сравнивают с количеством поступающего исходного сырья в колонну, которые должны быть равны. Данный способ повышает надежность, точность и экономичность в поддержании материального баланса в стрипинговых и флегмовых емкостях и ректификационной колонны в целом. 4 ил.
