SU 1445744 A1, 23.12.1988. RU 99987, 10.12.2010. SU 1648965 A1, 15.05.1991. RU 2371602 A1, 27.10.2009. JP 7008765 A1, 13.01.1995.
Имя заявителя:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования Воронежская государственная технологическая академия (ФГБОУВПО ВГТА) (RU)
Изобретатели:
Алтайулы Сагымбек (RU) Шахов Сергей Васильевич (RU)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования Воронежская государственная технологическая академия (ФГБОУВПО ВГТА) (RU)
Реферат

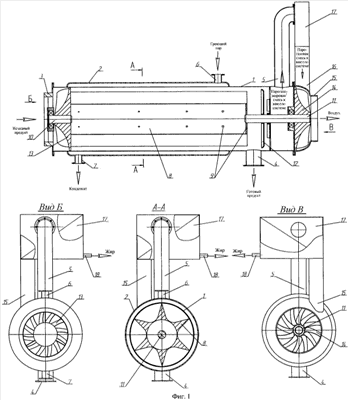

Изобретение относится к устройствам для проведения процесса сушки фосфатидных эмульсий растительных масел. Цилиндрический ротационно-пленочный аппарат, содержащий цилиндрический корпус с крышками и обогреваемыми стенками, снабженными патрубками для подвода и отвода пара, расположенными соответственно в верхней и нижней частях корпуса, и патрубками для ввода исходного и вывода готового продукта, сепарационный отбойник тарельчатого типа и сепарационную камеру с патрубком для удаления из нее парогазовой смеси, размещенный внутри корпуса и закрепленный на полуосях с помощью дисков перфорированный ротор со звездообразным сечением, вершины которого являются его лопастями, а его кромки по всей своей длине расположены параллельно образующей внутренней поверхности цилиндрического корпуса с постоянным зазором, отличается тем, что на левом торце ротора размещено турбинное колесо, а в правой части корпуса после сепарационной камеры в дополнительной камере разрежения размещено на той же полуоси, что и ротор, второе турбинное колесо, причем камера разрежения имеет патрубок удаления парогазовой смеси, размещенный по оси ротора, и тангенциально расположенный патрубок ввода в нее парогазовой смеси, соединенный с патрубком удаления парогазовой смеси из сепарационной камеры через фильтр отделения от нее масложировой фракции, a патрубок для ввода исходного продукта расположен в центральной части цилиндрического корпуса на левом его торце по оси ротора. Изобретение позволяет повысить надежность и эффективность работы аппарата, а также снизить энергозатраты. 2 ил.
