RU 2115737 C1, 20.07.1998. DE 19860181 C1, 29.06.2000. US 4832115 A, 23.05.1989. EP 1103296 A1, 30.05.2001. SU 284351 A1, 14.10.1970. SU 1359605 A1, 15.12.1987. SU 1755856 A1, 23.08.1992. SU 1725939 A1, 15.04.1992.
Имя заявителя:
Общество с ограниченной ответственностью Научно-производственное предприятие "Крона Групп" (RU)
Изобретатели:
Войтов Валерий Александрович (RU) Назаркин Сергей Александрович (RU) Приходько Вячеслав Валентинович (RU) Онучин Максим Алексеевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью Научно-производственное предприятие "Крона Групп" (RU)
Реферат

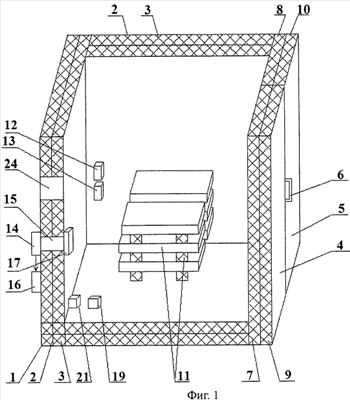

Предлагаемое техническое решение относится к области выпарной техники. Устройство для получения жидкости из влагосодержащего сырья снабжено датчиками температуры и влажности, вентилятором для вытяжки пара из внутренней полости металлического каркаса. Датчики температуры и влажности установлены внутри металлического каркаса. Вентилятор для вытяжки пара установлен в отверстии, выполненном в задней торцевой стенке металлического каркаса. Отверстие сообщается своим выходом с входом охладителя. Вентилятор подсоединен своим первым входом к одному из выходов сети переменного напряжения. Его второй вход подсоединен через первый управляемый ключ к другому выходу сети переменного напряжения. Контроллер подсоединен своим первым входом к выходу источника сигналов задания. Его второй вход подсоединен к выходу датчика температуры. Его третий вход подсоединен к выходу датчика влажности. Его первый выход подсоединен к управляющему входу первого управляемого ключа. Источник тепловой энергии выполнен в виде калорифера и вентилятора для обдува калорифера. Первый вход калорифера подсоединен к одному из выходов сети переменного напряжения. Его второй вход подсоединен к другому выходу сети переменного напряжения через второй управляемый ключ, управляющий вход которого подсоединен ко второму выходу контроллера. Первый вход вентилятора подсоединен к одному из выходов сети переменного напряжения. Его второй вход подсоединен через второй управляемый ключ к другому выходу сети переменного напряжения. Техническим результатом изобретения является создание оптимальных режимов и уменьшение затрат электрической энергии. 1 з.п.ф-лы, 2 ил.
