DE 1185098 В, 07.01.1965. AT 241319 В, 12.07.1965. US 3151875, 06.10.1964. RU 2185867 C2, 27.07.2002. WO 9009822 A1, 07.09.1990.
Имя заявителя:
ЛЕКИСПОРТ АГ (CH)
Изобретатели:
ЛЕНХАРТ Клаус (DE)
Патентообладатели:
ЛЕКИСПОРТ АГ (CH)
Приоритетные данные:
14.11.2006 CH 1829/06
Реферат

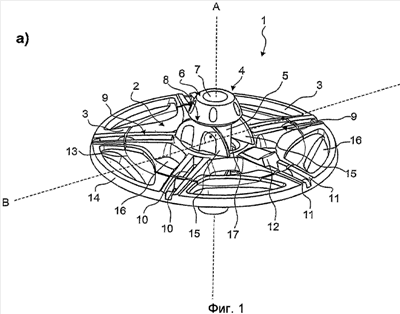

Изобретение относится к опорному элементу для палки, в частности для лыжной палки, палки для лыжного туризма и/или трекинговой палки, который содержит обойму для размещения опорного стержня палки и выполнен с возможностью самоадаптации, в частности, к различной крутизне склонов, и возможностью индивидуальной адаптации по размеру к различным условиям использования. Опорный элемент (1) для палки, содержащий обойму (5) для размещения стержня палки и опорную часть (2, 3), выполненную в виде, по существу, жесткого диска и закрепленную в шарнире (4) с возможностью свободного вращения вокруг оси (А) палки, а также поворота в диапазоне углов 150° вокруг оси (В) наклона, при этом шарнир (4) на обойме содержит два разнесенных друг от друга вдоль оси и противоположно установленных конуса (6), а также содержит два расположенных друг напротив друга диска (15) круговой формы, закрепленных на внутренней решетке (2), при этом, по меньшей мере, один из двух конусов (6) содержит открытую кольцевую канавку (8), которая открыта в направлении противоположного конуса (6), причем по существу половина каждого из двух расположенных друг напротив друга дисков (15) выступает с каждой стороны плоскости опорного элемента, которая определена опорной частью (2, 3), по существу под прямым углом к указанной плоскости. 17 з.п. ф-лы, 22 ил.
